Orange Pi PC 2

Orange Pi PC 2

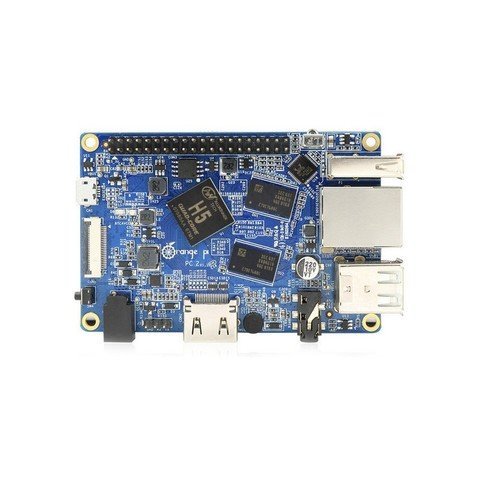

Появилась новая плата Orange – Orang Pi Pc 2 на базе нового более мощного четырехъядерного процессора Allwinner H5 Cortex A53. Плата является обновлением популярной платы Orange Pi PC  c более быстрым 64-битным ARM процессором, c поддержкой гигабитного Ethernet и 8 Мбит SPI flash. В плате отсутствует встроенный WiFi.



Характеристики Orange Pi PC 2:

• Сокет — Allwinner H5 четырехъядерный процессор Cortex A53 с графическим процессором ARM Mali-450MP4;
• Оперативная память – 1 Гб DDR3;
• Внутренняя память – 8 Мбит SPI NOR Flash + поддержка micro SD карт до 64 Гб;
• Видео выход —  HDMI 1.4 с поддержкой CEC, AV порт;
• Аудио I/O – HDMI, AV порт, встроенный микрофон;
• Сетевые подключения – Гигабитный Ethernet;
• USB – 3x USB 2.0 хост порт, 1x micro USB OTG порт;
• Камера — MIPI CSI интерфейс;
• Расширение — 40-контактный разъем совместимый с Raspberry Pi;
• Отладка — 3-контактный UART разъем для  последовательной консоли
• Разное – ИК-приемник; кнопка питания; индикатор питания и состояния
• Питание — 5 В/2 А через разъем barrel, порт micro USB OTG не предназначен для питания;
• Размеры – 85 х 55 мм;
• Вес – 38 грамм.





Список поддерживаемых ОС.



Заметим, что в этом спискенет ни Raspbian, ни  Armbian (самый популярный для плат Orange Pi). Это связано с тем, что Allwinner H5 является новым процессором и поэтому прошивки появятся позднее.
Для запуска компьютера Вам потребуются следующие аксессуары



Загрузка ОС осуществляется с SD-карты,  на которую необходимо загрузить образ. Вставьте карту  в ваш компьютер. Размер TF должен быть больше, чем размер образа ОС, как правило, 8 Гб или больше.
Далее форматирование карточки в Linux. Запускаем
 fdisk –l  /dev/sdx
для проверки подсоединения карты.
Далее отключаем все разделы диска:
umount /dev/sdxx
Запускаем для конфигурации карты:
sudo fdisk /dev/sdx
команда d  для удаления разделов;
команда n для создания раздела;
команда w для сохранения изменений;
Для форматирования созданного раздела:
sudo mkfs.vfat /dev/sdx1
Скачиваем необходимый образ. И распаковываем.
Затем записываем образ ОС на карту
sudo dd bs=4M if=[path]/[imagename] of=/dev/sdx
Подключаем к  Orange Pi все необходимые провода и устройства, как показано на рисунке ниже.



Orange Pi Pc 2 готова к работе.

Описание Orange Pi PC 2  PDF

Сравнение моделей Orange Pi:
