Orange Pi Zero

Raspberry Pi Zero

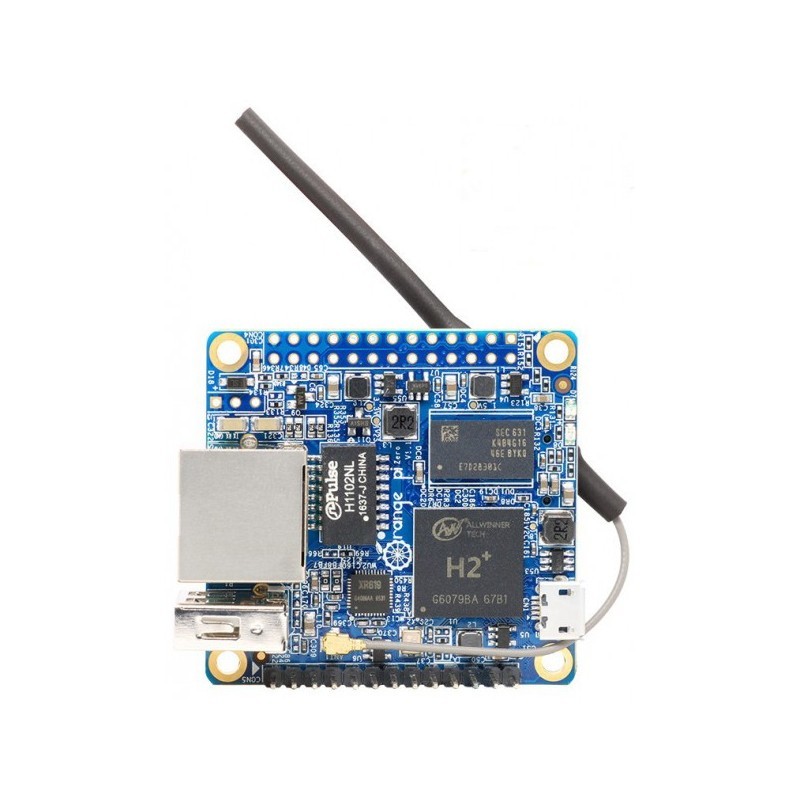

Одноплатный компьютер Orange Pi Zero можно считать альтернативой плате Raspberry Pi Zero, так и не поступившей в широкую продажу. Orange Pi Zero немного дороже Raspberry Pi Zero, но он уж точно более продвинутый в техническом плане. Он оснащен даже сетевой картой и Wi-Fi (беспроводной адаптер Wi-Fi 802.11b/g/n с внешней антенной). Конечно, у Orange Pi Zero нет видеовыхода, но зато есть 13-контактный интерфейс для нужного адаптера. Orange Pi Zero построен на 4-ядерном процессоре Allwinner H2 с архитектурой ARM и видеокартой Mali 400MP2, располагает 256 Мб ОЗУ и даже опцией в виде 512 Мб RAM. Встроенная память может быть любого объема, так как вместо нее установлен слот microSD.  И очень маленькие размеры – габариты — 48 на 46 мм.



Характеристики Orange Pi Zero:




Список поддерживаемых ОС:



Сфера применения достаточно ограничена. Возможно создавать звуковые устройства, удаленные контроллеры периферии, игровые консоли, простые медиаплееры, контроллеры Smart Home.

Установим на Orange Pi Zero ОС Debian и рассмотрим как работать с ИК приемником.
Для работы порта GPIO необходимо настроить автозагрузку модуля gpio-sunxi. Для работы инфракрасного приёмника - sunxi-ir-rx. Всё находится в файле /etc/modules. Необходимо модули gpio-sunxi и sunxi-ir-rx раскомментировать:

# /etc/modules: kernel modules to load at boot time.
# # This file contains the names of kernel modules that should be loaded
# at boot time, one per line. Lines beginning with "#" are ignored.

#For SATA Support #sw_ahci_platform
##Display and GPU

##lcd
hdmi
#ump
##disp
#mali
##mali_drm
##8192cu
##8188eu
8189es
#gpio-sunxi
gpio-sunxi
sunxi-ir-rx

После перезагрузки микрокомпьютера, с помощью команды lsmod можно просмотреть список загружаемых модулей:
# lsmod
Module                                Size       Used by
sunxi_ir_rx                          6793      0
gpio_sunxi                           8233      0
8189es                                  887631  0

Проверка инфракрасного приёмника – просматриваем устройства:

# cat /proc/bus/input/devices
I: Bus=0019 Vendor=0002 Product=0001 Version=0100
N: Name="vmouse"
P: Phys=vmouse/input0
S: Sysfs=/devices/virtual/input/input0
U: Uniq=
H: Handlers=mouse0 event0
B: PROP=0
B: EV=7
B: KEY=70400 0 0 0 0 0 0 0 0
B: REL=143

I: Bus=0019 Vendor=0001 Product=0001 Version=0100
N: Name="sunxi-ths"
P: Phys=sunxiths/input0
S: Sysfs=/devices/virtual/input/input1
U: Uniq=
H: Handlers=event1
B: PROP=0
B: EV=9
B: ABS=100 0

I: Bus=0019 Vendor=0001 Product=0001 Version=0100
N: Name="sunxi-ir"
P: Phys=RemoteIR/input1
S: Sysfs=/devices/virtual/input/input2
U: Uniq=
H: Handlers=sysrq kbd event2 cpufreq_interactive
B: PROP=0
B: EV=100003
B: KEY=ffffffff ffffffff ffffffff ffffffff ffffffff ffffffff ffffffff fffffffe

ИК приёмник числится за /devices/virtual/input/input2. Ставим на выполнение:

#  cat /dev/input/event2 | hexdump

и светим пультом в сенсор. В терминале должны появиться посылки с виде 16-тиричного дампа.


Описание Orange Pi Zero  PDF

Сравнение моделей Orange Pi:

	CPU	Wi-Fi	LAN	SATA	EMMC	RAM
Pi PC 2	AllWinner H5 64 Бита	Нет	1000 Мб/сек	Нет	Нет	1 Гб
Pi Plus 2E	AllWinner H3	Есть	1000 Мб/сек	Нет	16 Гб	2 Гб
Pi Zero	AllWinner H2+	Есть	100 Мб/сек	Нет	Опционально	256/512 Мб
Pi PC Plus	AllWinner H3	Есть	100 Мб/сек	Нет	8 Гб	1 Гб
Pi Lite	AllWinner H3	Есть	Нет	Нет	Нет	0,5 Гб
Pi Plus 2	AllWinner H3	Есть	1000 Мб/сек	Есть	8 Гб	2 Гб
Pi Plus	AllWinner H3	Есть	1000 Мб/сек	Есть	8 Гб	1 Гб
Pi PC	AllWinner H3	Нет	100 Мб/сек	Нет	Нет	1 Гб
Pi 2	AllWinner H3	Есть	100 Мб/сек	Нет	Нет	1 Гб
Pi 2 mini	AllWinner H3	Нет	100 Мб/сек	Нет	Нет	1 Гб
Pi	AllWinner A20	Есть	1000 Мб/сек	Да	Нет	1 Гб
Pi mini	AllWinner A20	Нет	1000 Мб/сек	Нет	Нет	1 Гб
