Портативный цифровой осциллограф DSO138. Комплект для сборки

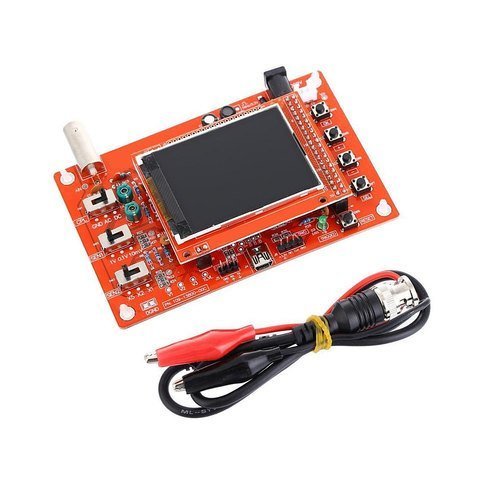

Портативный цифровой осциллограф DSO138

DIY комплект для сборки портативного осциллографа на базе процессора ARM Cortex-M3. Для отображения информации используется 2.4 " TFT-дисплей.

Осциллграф собран и полностью готов к использованию.
Достаточно подать на него питание.



Осциллограф DSO138 позволяет  отображать частоту, период, длительность импульса, коэффициент заполнения, МАКС./МИН./СР./Пик значения сигнала.

Технические характеристики:

• максимальная частота дискретизации в реальном времени: 1 Мс
• точность: 12 Bit
• полоса пропускания: 0-200 КГц
• чувствительность по вертикали: 10мВ/дел - 5мВ/дел (с шагом 1-2-5)
• входное сопротивление: 1MΩ
• максимальное входное напряжение: 50V (с делителем 1: 1), 400V (с делителем 1:10)
• минимальная развертка составляет 10 мкс Делитель 1:5, 1:2 и 1:1.
• максимальная – 50 с. Делитель 1:5, 1:2 и 1:1
• ЖК-дисплей: диагональ 2,4, TFT, разрешение экрана 320 x 240 пикселей
• напряжение питания: 9 в постоянного тока

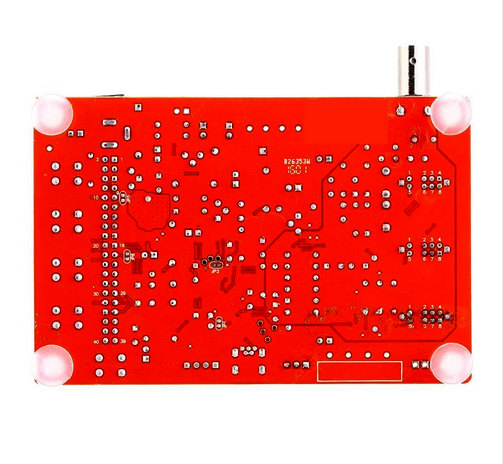

• размер печатной платы: 117х76 мм
• Размер экрана: 52х40 мм

Управление

Переключатель CPL предназначен для выбора режима измерения: режим переменного тока, режим постоянного тока или заземление.
Переключатель SEN1 позволяет управлять разверткой по напряжению.
Переключатель SEN2 позволяет выбрать делитель напряжения для осциллографического пробника.
Клавиша ОК фиксирует отображаемые параметры сигнала.
Клавиша + используется для увеличения значений, а также для навигации.
Клавиша - используется для уменьшения значений, а также для навигации.
Клавиша SEL позволяет выбрать область параметров (развертка, режим триггера, положение уровня синхронизации) для внесения в нее изменений.
Клавиша RESET выполняет сброс параметров и фактически предназначена для перезагрузки осциллографа. Ее можно использовать при зависании прибора.

При выключении все режимы осциллографа остаются в памяти. При включении прибор будет работать в том режиме, в котором он был выключен.

Инструкция DSO138 PDF
