Портативный цифровой осциллограф в корпусе. DIY комплект для сборки
Артикул:
DSO1-02
Код товара:
00957
Нет в наличии
- Описание
Описание

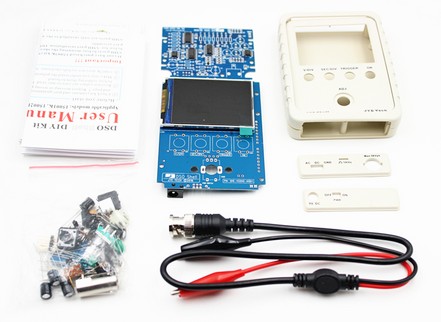

DIY комплект для сборки портативного цифрового осциллографа с корпусом

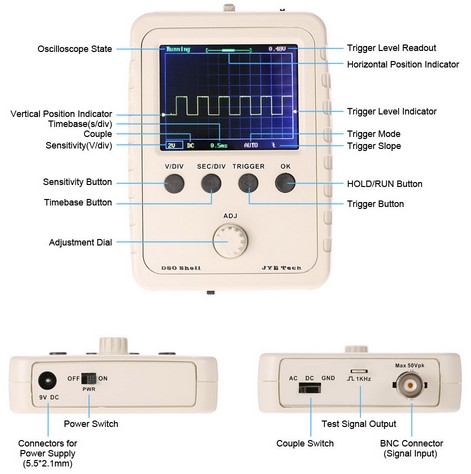

DIY комплект цифрового осциллографа оснащен процессором ARM Cortex-M3 и с 2.4-дюймовый TFT дисплеем. В комплекте поставляется пластиковый защитный корпус. Позволяет отображать такие параметры сигнала, как например, частота, период, длительность импульса, коэффициент заполнения.
SMD-компоненты установлены на плате.
Технические характеристики:
DIY комплект цифрового осциллографа оснащен процессором ARM Cortex-M3 и с 2.4-дюймовый TFT дисплеем. В комплекте поставляется пластиковый защитный корпус. Позволяет отображать такие параметры сигнала, как например, частота, период, длительность импульса, коэффициент заполнения.
SMD-компоненты установлены на плате.
Технические характеристики:
- максимальная частота дискретизации в реальном времени: 1 Мс
- точность: 12 Bit
- полоса пропускания: 0-200 КГц
- чувствительность по вертикали: 10мВ/дел - 5мВ/дел (с шагом 1-2-5)
- входное сопротивление: 1MΩ
- максимальное входное напряжение: 50V (с делителем 1: 1), 400V (с делителем 1:10)
- минимальная развертка составляет 10 мкс Делитель 1:5, 1:2 и 1:1.
- максимальная – 50 с. Делитель 1:5, 1:2 и 1:1

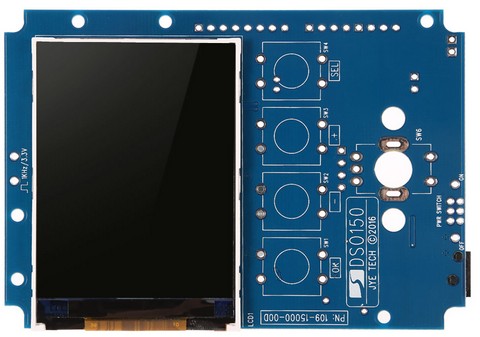

- ЖК-дисплей: диагональ 2,4, TFT, разрешение экрана 320 x 240 пикселей
- напряжение питания: 9 в постоянного тока
- размер печатной платы: 117х76 мм
- Размер экрана: 52х40 мм
- Руководство на английском языке.
