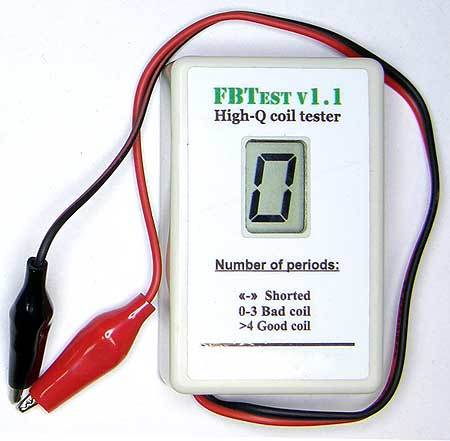

Прибор FBTest v1.1 для обнаружения короткозамкнутых витков в импульсных трансформаторах

Прибор предназначен для обнаружения короткозамкнутых (КЗ) витков в трансформаторах строчной развертки (ТДКС), отклоняющей системе или в трансформаторах импульсных источников питания и инверторов питания ламп подсветки телевизоров или мониторов.

Проверку можно проводить без демонтажа трансформатора из платы!
Никакими другими приборами эта неисправность не обнаруживается!

При ремонте телевизоров большинство дефектов приходится на неисправности блоков питания и цепей строчной развертки. Неисправные полупроводниковые приборы и резисторы легко определяются с помощью обычного мультиметра, электролитические конденсаторы - с помощью прибора измеритель ESR. Но такие неисправности, как межвитковые замыкания в строчном трансформаторе, отклоняющей системе или в импульсном трансформаторе источника питания обычными способами обнаружить практически невозможно.

Именно для обнаружения таких дефектов и был разработан FBTest v1.1. По сравнению с существующими зарубежными (К7205 LOPT/FBT tester Dick Smith Electronics) и отечественными (конструктор, выпускаемый «Мастер Кит») приборами, FBTest имеет наилучшие массогабаритные показатели (размеры - 70x45х18 мм), минимальный потребляемый ток (5 мА в активном режиме) и полное отсутствие каких-либо элементов коммутации (кнопок, переключателей и т.п.). Включение прибора осуществляется простым замыканием щупов.

Основные технические характеристики прибора:

Напряжение питания 1.2...1.5 В (элемент АА)
Потребляемый ток5 мА в активном режиме
Индикацияодноразрядный ЖКИ
Габариты, мм 70 х 45 х 18

Функциональные возможности:

- обнаружение короткозамкнутых (КЗ) витков в трансформаторах строчной развертки (ТДКС);
- обнаружение короткозамкнутых витков в отклоняющей системе;
- обнаружение короткозамкнутых витков в трансформаторах импульсных источников питания телевизоров или мониторов;
- обнаружение КЗ витков в трансформаторах инверторов питания ламп подсветки телевизоров и мониторов !!!;
- звуковая индикация при положительном результате тестирования;
- возможность использования для прозвонки цепей;
- включение кратковременным замыканием щупов;
- автоматическое выключение прибора через 30 секунд после окончания последнего измерения.
