Программатор микросхем последовательной памяти POSTAL 2

"POSTAL2" - универсальный программатор, подключаемый к LPT-порту компьютера. По функциональным возможностям намного опережает POSTAL3, единственные неудобства - необходим LPT-порт и скорость записи/чтения намного меньше, чем у Postal3. Поддерживается большое количество наиболее часто используемых в настоящее время микроконтроллеров со встроенной FLASH-памятью. Во многих случаях возможны запись-чтение памяти через VGA-разъем телевизора/монитора. Схема полностью совпадает с оригинальным программатором VCT-Jig (MICRONAS).
Питание осуществляется от USB-порта компьютера, или от выходов LPT-порта, программно переведенных в состояние логической "1". "POSTAL 2" - отечественная разработка (автор Владимир Postal2). Программа постоянно совершенствуется, добавляются новые контроллеры и новые функции. Следить за этим процессом (а также скачать всю необходимую информацию) можно здесь и здесь.

Основные характеристики прибора:

Габариты: 62 х 55 х 16 мм

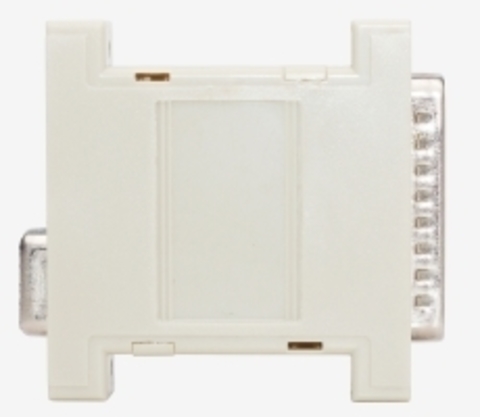

В качестве корпуса использован стандартный корпус адаптера DB25-DB25

Полный список поддерживаемых программатором м/с памяти:
1. Tuner PLL
2. EEPROM
3. 3-Wire Serial EEPROM
4. SPI Flash
5. VCT MICRONAS
6. HERCULES (PHILIPS UOC)
7. GENESIS
8. TRIDENT
9. REALTEK
10. NOVATEK
11. MYSON
12. WELTREND
13. MSTAR
14. SAMSUNG S3C866B
15. Atmel AVR
16. FIRMWARE HUB FLASH
17. KB9012
18. Dallas EEPROM
19. Эмулятор ИК-ДУ
20. В программе имеется встроенный анализатор шины

Подробное описание по сборке, настройке и установке драйверов можно найти на форуме по ремонту аппаратуры "Монитор"
Необходимые для работы драйверы и программы

Скачать (856КБ)

Схема и сборочный чертеж платы

Скачать (23КБ)
