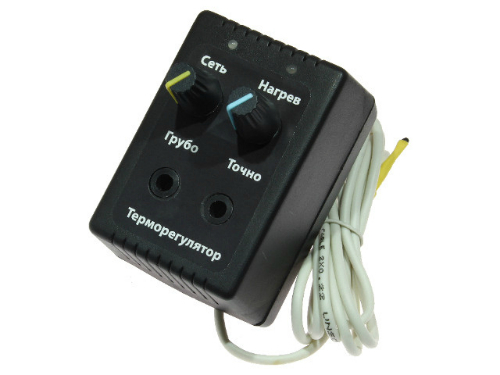

Модуль RA174M. Терморегулятор для инкубатора Птенец. Собранное устройство
Артикул:
RDKT25566
Код товара:
435677
Нет в наличии
- Описание
Описание
Терморегулятор предназначен для создания простых и надежных в работе инкубаторов для птицы и может использоваться совместно с нагревательными приборами, мощность которых не превышает 200 Вт. Прибор устанавливается в розетку ~220В, а нагревательный
элемент подключается к розетке на фронтальной части прибора. Провод с термодатчиком следует подвести внутрь инкубатора.
После включения прибора нагрев будет производиться до температуры, заданной с помощью регуляторов "Грубо" и "Точно". Контролируя значение температуры термометром, с помощью этих регуляторов нужно подобрать наиболее подходящий режим.
Следует учитывать, что стабильность поддержания температуры зависит от конструкции инкубатора, его объема и качества термоизоляции.
Прибор оборудован двумя светодиодными индикаторами, отображающими подключение прибора к сети и работу нагревателя.
Описание схемы:
Питается устройство от сети переменного тока. Ключевым элементом схемы является управляемый стабилитрон D7, сравнивающий свое внутреннее опорное напряжение и напряжение делителя R4R5R6R7, и выдающи сигнал ошибки на симистор VS1, коммутирующий нагрузку. Датчиком температуры является терморезистор R7. Температура регулируется потенциометрами R5 (плавно) и R6 (грубо). Cветодиод D5 сигнализирует о включении устройства в сеть. Cветодиод D3 сигнализирует о включении нагревателя.
элемент подключается к розетке на фронтальной части прибора. Провод с термодатчиком следует подвести внутрь инкубатора.
После включения прибора нагрев будет производиться до температуры, заданной с помощью регуляторов "Грубо" и "Точно". Контролируя значение температуры термометром, с помощью этих регуляторов нужно подобрать наиболее подходящий режим.
Следует учитывать, что стабильность поддержания температуры зависит от конструкции инкубатора, его объема и качества термоизоляции.
Прибор оборудован двумя светодиодными индикаторами, отображающими подключение прибора к сети и работу нагревателя.
Описание схемы:
Питается устройство от сети переменного тока. Ключевым элементом схемы является управляемый стабилитрон D7, сравнивающий свое внутреннее опорное напряжение и напряжение делителя R4R5R6R7, и выдающи сигнал ошибки на симистор VS1, коммутирующий нагрузку. Датчиком температуры является терморезистор R7. Температура регулируется потенциометрами R5 (плавно) и R6 (грубо). Cветодиод D5 сигнализирует о включении устройства в сеть. Cветодиод D3 сигнализирует о включении нагревателя.
