Радиоконструктор NM0605. Импульсный повышающий (12 В - ±35 В) двухполярный автомобильный DC-DC преобразователь напряжения
Артикул:
RDKT0147
Нет в наличии
- Описание
Описание

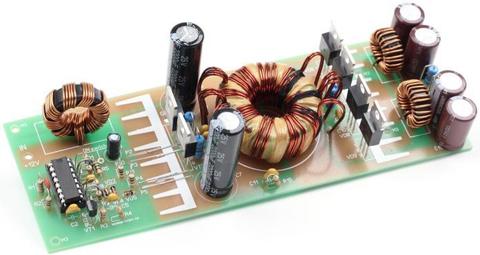

Печатная плата с компонентами и инструкцией в упаковке.
Данный набор позволит вам собрать импульсный преобразователь 12 В -> ±35 В для питания усилителя или усилителей в автомобиле общей мощностью около 200 Вт. В комплект набора входит готовый импульсный трансформатор. Вам не придётся самостоятельно изготавливать это сложное изделие.
Устройство представляет собой мощный DC-DC преобразователь, построенный по схеме "PUSH-PULL", для питания аудио усилителей, оконечных усилителей мощности и другой звуковоспроизводящей аппаратуры от бортовой сети автомобиля, автомобильного аккумулятора или любого другого источника напряжения 12...14 В соответствующей мощности.
Преобразователь позволяет работать с нагрузкой общей мощностью до 200 Вт.
Преобразователь построен на микросхеме ШИМ-контроллера SG3525, которая преобразовывает постоянное входное напряжение в переменное напряжение высокой частоты. Через транзисторы VT2, VT3 напряжение поступает на импульсный трансформатор Tr1, который увеличивает его до необходимого значения. Частота преобразования - 45 кГц. Выходное напряжение выпрямляется диодами VD6...VD9 и сглаживается конденсаторами C12...C15. Дроссели L2, L3, сглаживают броски тока при зарядке конденсаторов и при кратковременных пиковых значениях тока в нагрузке. Дроссель L1 препятствует проникновению высокочастотных помех от преобразователя в бортовую сеть автомобиля. Включение преобразователя осуществляется подачей постоянного напряжения +12 В на выход 13 микросхемы при помощи клавишного выключателя (входит в комплект, на схеме не показан).
Характеристики:
• Диапазон напряжений питания: DC 12...14 В;
• Номинальное выходное напряжение: ДВУХПОЛЯРНОЕ DC ±35 В;
• Частота преобразования: 45 кГц.
• Максимальная выходная мощность: 200 Вт;
• Максимальный ток нагрузки: 3 А;
• Максимальный потребляемый ток: 27 А;
• Сложность сборки: 3 балла;
• Время сборки: Около 4 часов;
• Диапазон рабочих температур: -10...+50 градусов Цельсия;
• Относительная влажность: 5...95 % (без образования конденсата);
• Упаковка: Блистер;
• Размеры устройства: 173 x 61 x 47 мм;
• Общая масса набора: ~220 г.
Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Моточек трубчатого припоя ПОС-61 (0,5 м);
• Моточек провода ПТВ-2, 0,8 мм (3 м);
• Набор метизов (М3);
• Инструкция по эксплуатации.
Примечание:
• Внимание! Категорически ЗАПРЕЩАЕТСЯ подключать преобразователь в розетку прикуривателя автомобиля! Устройство подключается напрямую к клеммам аккумулятора через предохранитель 30 А, включённый в разрыв плюсового провода сечением не менее 6 мм2.
• Нагрузку подключать к преобразователю проводом с сечением не менее 1,5 мм2.
• Производитель данного конструктора НЕ несёт ответственности за любые последствия для вашего автомобиля, возникшие в результате эксплуатации данного устройства.
