Радиоконструктор RA106. Реле на ИК лучах

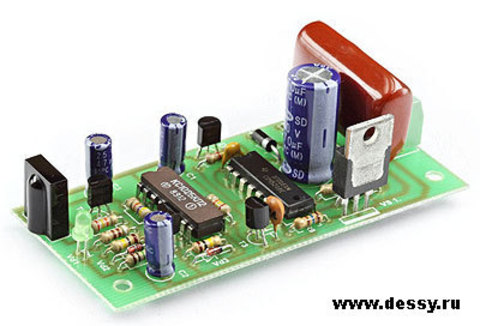

Печатная плата с компонентами и инструкцией в упаковке.

  Реле на ИК лучах позволяет управлять нагрузкой при помощи любого пульта ДУ. Включение и выключение происходит за счёт нажатия и удержания (около 3-х секунд) любой кнопки пульта. Может применяться для управления освещением и в электронных игрушках.

Принципиальная схема

  Устройство собрано на интегральном ИК приёмнике D1 и двух микросхемах - на микросхеме D2 выполнен счётчик импульсов, на D4 собран блок управления силовым симистором VS1. D4 является специализированной микросхемой КС1025КП2. Данная микросхема имеет полный набор необходимых компонентов: генератор синусоидальных колебаний, детекторы синусоидальных колебаний, источник опорного напряжения, дифференциальный усилитель, стабилизатор напряжения, пороговая схема, схема защиты, схема управления симистором.
  Сигнал с ИК приёмника усиливается транзистором T1 и поступает на вход счётчика D2.1. Светодиод сигнализирует о принятом импульсе. На цепочке R3, VD2, C2, R1 и транзисторе Т2 реализован амплитудный детектор. При отсутствии сигнала транзистор Т2 закрыт, счётчик D2.1 сброшен. После поступления пакета импульсов, на выходе (вывод 14) счётчика D2.2 появляется высокий логический уровень, который поступает на вход микросхемы D4 и симистор открывается.

Схема расположения элементов

 Характеристики:
  • Номинальное напряжение питания: 220 В;
  • Потребляемая мощность: До 10 Вт;
  • Коммутируемая мощность: До 100 Вт (с теплоотводом до 500 Вт).

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

   ВНИМАНИЕ! Устройство гальванически не развязано от сети! Запрещается прикасаться к элементам включённой схемы!
