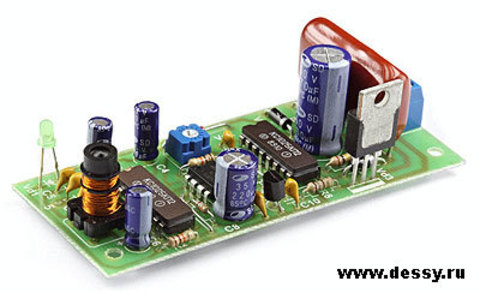

Печатная плата с компонентами и инструкцией в упаковке.
Ёмкостное реле с триггером - прибор, реагирующий на изменение ёмкости датчика, при приближении человека, металлических предметов, жидкости. В данной схеме встроен таймер, позволяющий осуществлять отключение реле с задержкой, регулируемой в широких пределах, с помощью подстроечного резистора. Устройство содержит небольшое количество компонентов для сборки и налаживания - имеет два регулировочных элемента. Однако, несмотря на простоту сборки не подходит для начинающих и юных радиолюбителей, так как не имеет гальванической развязки от сети. В качестве датчика, к собранной плате через обрезок провода подключается кусочек фольгированного текстолита (прилагается в наборе), либо металлическая пластина, либо металлическая сетка (имеет максимальную чувствительность, при возможных максимальных габаритах).
Область применения ёмкостного реле - это автоматизация: управление освещением, контроль уровня жидкости, охрана объектов. Пример промышленного использования - в бытовых электросушилках для рук. Как правило, именно на принципе ёмкостного реле осуществляется их дистанционное включение при движении рук человека в области датчика аппарата.
Принципиальная схема |
|
Реле собрано на 3-х микросхемах - на микросхеме
D1 выполнен блок ёмкостного реле, на
D2 собран таймер задержки, микросхема
D3 управляет силовым симистором
VS1.
D1 и
D3 являются специализированными микросхемами
КС1025КП2, которая имеет полный набор необходимых компонентов для построения ёмкостного реле: генератор синусоидальных колебаний, детекторы синусоидальных колебаний, источник опорного напряжения, дифференциальный усилитель, стабилизатор напряжения, пороговая схема, схема защиты, схема управления симистором.
Принцип действия схемы основан на детектировании изменения частоты и амплитуды генератора, частотозадающим элементом которого является контур
L1-C2-C1-датчик. При приближении человека ёмкость датчика изменяется, в результате частота колебательного контура падает. Изменение частоты генератора регистрирует детектор синусоидальных колебаний, на
выводе 8 микросхемы
D1 устанавливается низкий уровень сигнала, который запускает таймер собранный на микросхеме
D2 и времязадающей цепочке
R3, R4, R5, С8. Пока конденсатор
С8 заряжается, на
выводе 3 микросхемы
D2 будет сигнал высокого уровня, транзистор
Т1 будет открыт и на
четвёртом выводе микросхемы
D3 установлен низкий уровень сигнала, что приводит к открытию симистора
VS1 внутренними цепями микросхемы
D3.
На диодах
VD3, VD4, конденсаторе
С12 и резисторе
R10 собран бестрансформаторный блок питания, который позволяет питать ёмкостное реле от сети 220В.
После монтажа устройства в корпус, а также после изменения размеров датчика необходимо подстроить катушку
L1 для желаемой чувствительности срабатывания схемы. В некоторых случаях может потребоваться подбор конденсатора
С2.
Датчик представляет собой прямоугольную пластину фольгированного стеклотекстолита. Датчик можно устанавливать в любом удобном для человека месте, а так же под любым изолирующим материалом (пластик, дерево, гипсокартон) толщиной
не более 10…12 мм, что позволяет скрыть датчик и не нарушить целостность интерьера. При установке датчика на улице, необходимо учесть, что изменение влажности может привести к ложному срабатыванию устройства.
Схема расположения элементов |
|
Характеристики: Номинальное напряжение питания: 220 В;
Потребляемая мощность: До 10 Вт;
Коммутируемая мощность: До 100 Вт (с теплоотводом до 500 Вт);
Время задержки: Регулируемое (10…120 секунд).
Комплект поставки: Плата печатная;
Набор радиодеталей;
Инструкция по эксплуатации.
Примечания: Максимальная длина провода, идущего к датчику не должна превышать 50 см.
Устройство может срабатывать от любого воздействия, изменяющего ёмкость датчика (металлические предметы, некоторые жидкости, человек, животное, изменение влажности воздуха. В меньшей степени - диэлектрические материалы).
ВНИМАНИЕ! Устройство гальванически не развязано от сети! Запрещается прикасаться к элементам и металлической фольге датчика включённой схемы!
