Радиоконструктор RA116. Детектор ВЧ излучения
Артикул:
RDKT19838
Код товара:
397045
Нет в наличии
- Описание
Описание

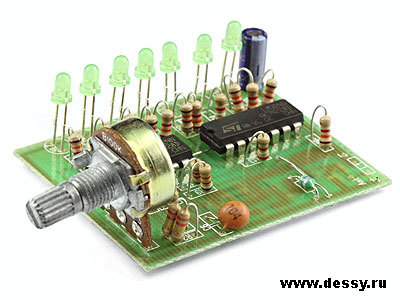

Печатная плата с компонентами и инструкцией в упаковке.
Данный конструктор позволяет собрать индикатор ВЧ излучения со светодиодной индикацией уровня, который упрощает настройку приёмопередающей аппаратуры и так же может применяться для поиска устройств внегласного снятия информации (жучков, маяков).
Сигнал, усиленный УВЧ на транзисторе VT1, поступает на балансный детектор, собранный на диодах VD3…VD6, равновесие которого регулируется резистором R4. Продетектированный сигнал поступает на дифференциальный усилитель DA1.1. На ОУ DA1.2…DA2.4 собраны компараторы напряжения, к которым подключены светодиоды HL1…HL7. Резисторами R10…R16 задаются опорные напряжения компараторов.
Применение устройства:
После включения необходимо сбалансировать мост резистором R4 и добиться свечения светодиода HL1. В роли антенны используют штыри длиной 200…300 мм, или телескопическую антенну.
Характеристики:
• Частота детектируемого ВЧ излучения: До 500 МГц;
• Номинальное напряжение питания: 9 В;
• Номинальный ток потребления: 50 мА.
Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Инструкция по эксплуатации.
Примечания:
• Для понижения чувствительности устройства к внешним паразитным наводкам, рекомендуется дополнительно установить конденсатор C7 ёмкостью 4,7нФ.
• Для повышения стабильности работы, и устранения самовозбуждения УВЧ, необходимо удалить дроссель L1, или заменить его резистором номиналом 50...100 Ом.
