Радиоконструктор RA202. Инфракрасный барьер

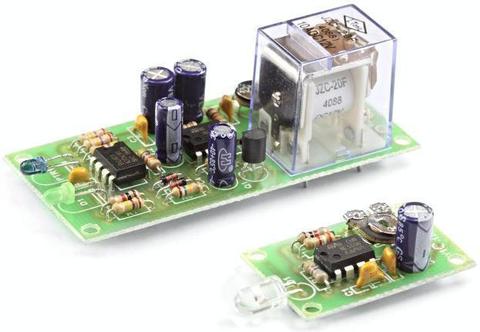

Печатная плата с компонентами и инструкцией в упаковке.
  Инфракрасный барьер предназначен для обнаружения движения предметов или человека как в помещении, так и вне помещения. Барьер состоит из двух частей: передатчика и приёмника. В передатчике находятся светодиод, излучающий инфракрасные пучки света, а в приёмнике - фототранзистор, принимающий их. Если луч перекрывается, происходит срабатывание реле. Спустя время, которое устанавливается подстроечным резистором R11 на схеме приёмника, реле переключится в исходное положение.

Принципиальная схема передатчика

Принципиальная схема приёмника

  Передатчик формирует импульсы излучения с частотой, которая подстраивается резистором R4 на плате передатчика. Приёмник улавливает оптический сигнал с помощью фототранзистора. При отсутствии сигнала срабатывает реле, на время, которое устанавливается с помощью резистора R11. В приёмнике установлен дополнительный красный светодиод D1, который загорается одновременно со срабатыванием реле. Наличие этого светодиода облегчает установку и контроль работы ИК барьера. Для управления нагрузкой предназначена переключающаяся группа контактов реле, и пользователь может сам решить какими контактами ему удобнее пользоваться – нормально замкнутыми или нормально разомкнутыми.
  Настройка сводится к подбору резистора R4 (установка частоты излучения) в передатчике и подбору резистора R11 (время задержки отключения при срабатывании устройства) в приёмнике.

Схема расположения элементов

  Конструктивно устройство выполнено на двух печатных платах, размерами 32×72 мм - приёмник, и 23×34 мм - передатчик. При установке ИК барьера, передатчик можно расположить напротив приёмника - если необходимо регистрировать пересечение линии между ними, или рядом друг с другом, направив в одну сторону - если необходимо регистрировать приближение объекта. В последнем случае, на фототранзистор приёмника будет поступать сигнал, отражённый от объекта (однако стоит убедиться в том, что на приёмник не поступает «прямой» сигнал от передатчика, а поступает лишь отражённый). Это позволяет использовать ИК барьер в тех случаях, когда нет возможности установить приёмник напротив передатчика на необходимом расстоянии, или в необходимом месте.

 Характеристики:
  • Номинальное напряжение питания: 12...16 В;
  • Номинальный ток потребления передатчика: не более 20 мА;
  • Номинальный ток потребления приёмника: не более 60 мА;
  • Рабочая частота передатчика: 7,2 кГц;
  • Коммутируемый ток: до 10 А;
  • Дальность действия: до 5 метров.

 Комплект поставки:
  • Плата печатная (2 шт.);
  • Набор радиодеталей;
  • Инструкция по эксплуатации.
