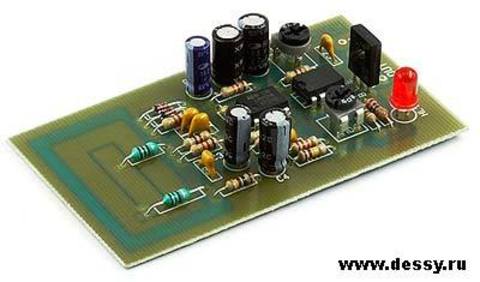

Радиоконструктор RA220. Датчик движения

Артикул: RDKT21430
Код товара: 397706
Нет в наличии
400 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание
Печатная плата с компонентами и инструкцией в упаковке.
  Данный конструктор позволит радиолюбителю собрать устройство, реагирующее на перемещение человека в радиусе метра от места установки прибора. Устройством можно воспользоваться для автоматического включения света в помещении, открывания дверей, охранной сигнализации.
Принципиальная схема
Радиоконструктор RA220. Датчик движения


  На транзисторе VT1 собран генератор ВЧ излучения. Колебательным контуром системы является резонатор в цепи базы W1, окружённый проводящей поверхностью W2 (выполненные топологическим способом на плате). Зазор между элементами W1 W2 является одновременно передающей и приёмной антенной.
  Излучённый сигнал, отражаясь от движущегося объекта вновь принимается транзистором VT1, продукты преобразования которого приводят к появлению низкочастотного сигнала (допплеровской частоты). Уровень и частота НЧ сигнала зависит от дальности и скорости движения объекта.
  Далее сигнал усиливается цепочкой D1.1-R5-R6-C4-C5 до нужного уровня и подаётся на компаратор D1.2, порог срабатывания которого определяется цепью R7-R8-R9-R10-R11. Сигнал компаратора запускает одновибратор на микросхеме D2, длительность импульса которого определяется цепочкой R13-R14-C8. Светодиод сигнализирует о попадании объекта в зону действия датчика. Буферный каскад собран на R15, VT2.
  В случае включения индуктивной нагрузки, потребуется поставить обратно-смещённый диод и демпфирующую цепь между коллектором VT2 и положительным выводом источника питания.
Схема расположения элементов
Радиоконструктор RA220. Датчик движения


 Характеристики:
  • Номинальное напряжение питания: 12...15 В;
  • Номинальный ток потребления: 30 мА;
  • Ток коммутации: 0,5 А;
  • Дальность обнаружения человека при скорости движения 3 км/ч: 1...1,5 м.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечание:
   Данная конструкция особенностей не имеет.
