Радиоконструктор RA223. Терморегулятор (нагрев)

  Данный конструктор позволит радиолюбителю собрать устройство, способное стабилизировать температуру объекта. Терморегулятор можно применить для поддержания заданной температуры в помещении, обогреваемом с помощью электрообогревателя мощностью не более 1,5 кВт. Для поддержания температуры воды в баке нагреваемом с помощью ТЭНа.

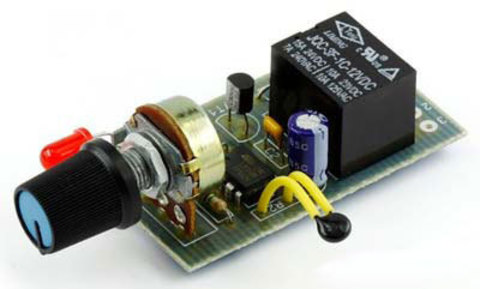

Печатная плата с компонентами и инструкцией в упаковке.

Принципиальная схема

  Терморегулятор позволяет поддерживать заданную температуру в интервале 20...90 ˚С. Схема работает на нагрев. В качестве датчика температуры используется термистор. Напряжение с делителя R1-R2 изменяющееся в зависимости от температуры, поступает первый вход компаратора МС1. Образцовое напряжение с переменного резистора R3 (выставленное оператором в зависимости от нужной температуры) поступает на второй вход компаратора. Микросхема МС1 сравнивает эти два напряжения на своих входах и выдаёт сигнал управления на транзистор VT1, который в свою очередь через реле коммутирует нагрузку. Cветодиод HL1 сигнализирует о включении нагревателя.
  Питать устройство следует от стабилизированного источника напряжением 12 Вольт.

Схема расположения элементов

 Характеристики:
  • Номинальное напряжение питания: 12 В;
  • Номинальный ток потребления: 35 мА;
  • Ток коммутации: 7 А;
  • Максимальная нагрузка: 1 500 Вт;
  • Рабочая температура: 20...90 ˚C.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечание:
   Данная конструкция особенностей не имеет.
