Данный конструктор позволит радиолюбителю собрать устройство, способное стабилизировать температуру объекта. Схема работает на охлаждение. Устройство можно применить для поддержания температуры в холодильной камере управляя компрессором, для охлаждения поверхности радиатора, обдуваемой вентилятором.

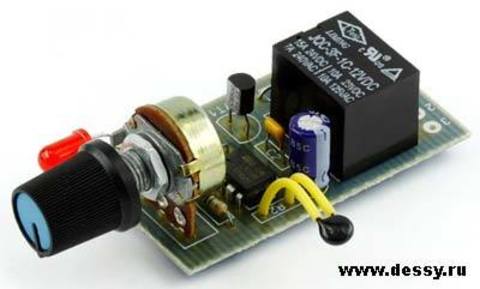

Печатная плата с компонентами и инструкцией в упаковке.
Принципиальная схема |
|
Терморегулятор позволяет поддерживать заданную температуру в интервале
0…70 ˚С. Схема работает на охлаждение. В качестве датчика температуры используется терморезистор. Напряжение с делителя
R1-R2, изменяющегося в зависимости от температуры, поступает на первый вход компаратора
МС1. Образцовое напряжение с переменного резистора
R3 поступает на второй вход компаратора. Этим сопротивлением устанавливается рабочая температура объекта. Микросхема
МС1 сравнивает два напряжения на своих входах и выдаёт сигнал управления на транзистор
VT1, который, в свою очередь, через реле коммутирует нагрузку. Cветодиод
HL1 сигнализирует о включении исполнительного устройства (вентилятора, компрессора).
Питается устройство от стабилизированного источника, напряжением
12 Вольт.
Схема расположения элементов |
|
Характеристики: Номинальное напряжение питания: 12 В;
Номинальный ток потребления: 35 мА;
Рабочая температура: 0...70 ˚C;
Ток коммутации: 7 А;
Максимальная нагрузка: 1 500 Вт.
Комплект поставки: Плата печатная;
Набор радиодеталей;
Инструкция по эксплуатации.
