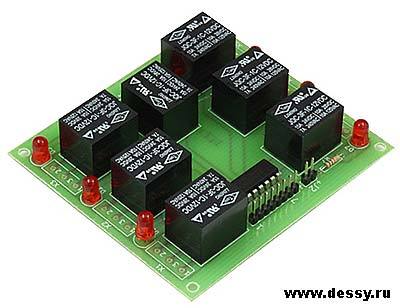

Радиоконструктор RA231. Блок реле 7 шт

Печатная плата с компонентами и инструкцией в упаковке.
  Блок предназначен для коммутации нагрузок с током до 7 А при напряжении до АС 240 В. Питание схемы может осуществляться в широком диапазоне напряжений в зависимости от типа установленного реле. Светодиоды D1...D7 служат для индикации срабатывания. Микросхема ULN2003A содержит 7 ключей Дарлингтона и управляется напряжением 5 В. Внутри установлены подтягивающие резисторы на 2,7 кОм что позволяет непосредственно подключать её к ТТЛ или КМОП логике.

Принципиальная схема

  Реле питаются положительным напряжением 5 / 12 / 24 В, в зависимости от их типа. При подаче напряжения на управляющие входы микросхемы, происходит замыкание ключей Дарлингтона, что приводит к срабатыванию реле, при этом загорается соответствующий светодиод, сигнализируя о состоянии схемы. При отсутствии управляющего напряжения реле замыкает контакты 1 и 3 соответствующего коннектора J, а при срабатывании - 2 и 3, что позволяет использовать блок для переключения режимов работы управляемого устройства. Вывод 8 микросхемы ULN20x3A общий, а 9 подключён к источнику питания и внутреннему диоду микросхемы. Он установлен как искрогасящая цепь и служит для устранения токов самоиндукции, возникающих в обмотке реле при её отключении.

Схема расположения элементов

 Характеристики:
  • Номинальное напряжение питания: 5 / 12 /24 В;
  • U_{НАГРУЗКИ}: До 240 В (АС);
  • I_{НАГРУЗКИ}: До 7 А;
  • U_ВХ: До 30 В (DC).

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечание:
  • Схема не нуждается в настройке.
  • При коммутировании индуктивных нагрузок рекомендуется установить параллельно нагрузке варистор на 430...470 В.
  • Яркость светодиодов можно регулировать подбором резисторов R1...R7.
