Радиоконструктор RA250. Многокнопочный выключатель света
Артикул:
RDKT23053
Код товара:
396287
Нет в наличии
- Описание
Описание

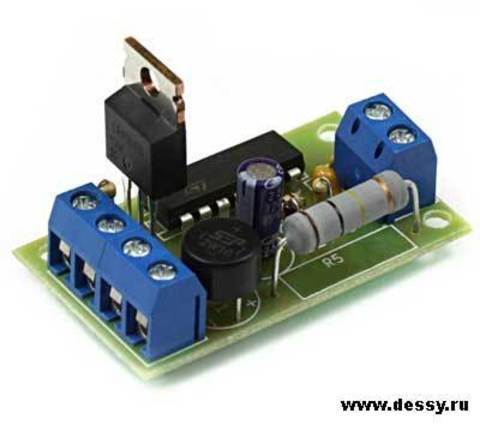

Печатная плата с компонентами и инструкцией в упаковке.
Данный конструктор позволяет собрать простой выключатель света с возможностью параллельного подключения неограниченного количества тактовых переключателей.
Основу схемы составляет триггер U1. Выводы Set и Reset заземлены, инверсный вывод соединён с выводом Data. При переходе тактового сигнала с низкого на высокий уровень выходное состояние схемы меняется на противоположное. Тактирование схемы выполняется нажатием SW1, параллельно которой можно подключить множество кнопок. Коммутирование лампы осуществляется полевым транзистором Q1, на затвор которого поступает управляющее напряжение с прямого выхода триггера U1. Резистор R4 снимает нагрузку на выход элемента от действия тока зарядки ёмкости затвора транзистора. Если на прямом выходе U1 логическая единица - транзистор Q1 открывается и включает осветительную лампу L1. Если логический ноль - транзистор закрывается и лампа выключается.
Лампа питается пульсирующим постоянным напряжением через выпрямительный мост D1. Питание подается через мост, так как транзистор Q1 типа IRF840 может коммутировать только положительное напряжение. Микросхема питается напряжением 10 В через параметрический стабилизатор R3-D2. Конденсатор С2 сглаживает пульсации питающего напряжения.
Характеристики:
• Номинальное напряжение питания: 220 В;
• Максимальный коммутируемый ток: 1 А;
• Максимальная коммутируемая мощность: 220 Вт.
Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Инструкция по эксплуатации.
Примечание:
• Схема предполагает использовать в качестве выключателей тактовые кнопки;
• При подключении энергосберегающих ламп использовать только лампы с мостовым выпрямителем внутри;
• Для лучшего охлаждения резистор R3 и транзистор Q1 устанавливать не вплотную к плате.
ВНИМАНИЕ!
• Схема гальванически не развязана, поэтому избегайте контактов с открытыми проводниками на плате при включенном питании;
• При эксплуатации изделия придерживайтесь правил и норм техники безопасности.
