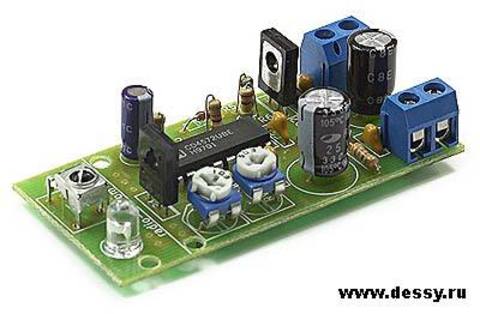

Радиоконструктор RA251. Автомат включения водяного клапана

Артикул: RDKT23073
Код товара: 397718
Нет в наличии
555 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание

  Данный конструктор позволяет собрать автомат включения водяного клапана в момент, когда руки находятся в зоне под краном.

Печатная плата с компонентами и инструкцией в упаковке.

Принципиальная схема
Радиоконструктор RA251. Автомат включения водяного клапана


  Устройство состоит из генератора ИК-вспышек, следующих с частотой 38 кГц и фотоприёмника. И то и другое расположено в одном месте и направлено в сторону «зоны мойки рук». Светодиод и фотоприёмник разделены между собой оптически, чтобы свет от ИК-светодиода не мог непосредственно попадать на фотоприёмник, а только по пути отражения от препятствия расположенного в «зоне мойки рук».
  При поднесении рук клапан включает воду, а при отдалении рук выключает её спустя несколько секунд. Временная задержка позволяет избежать вибрации клапана от движения рук в этой зоне или кратковременного их перемещения из этой зоны.
  Схема выполнена на микросхеме U2, содержащей четыре инвертора, один элемент ИЛИ-НЕ и один элемент И-НЕ. На U1.1, U1.2 собран генератор 38 кГц, с возможностью подстройки резистором RV2. На элементах U1.4, U1.5 собран генератор модулирующих колебаний. Элемент U1.3 (2ИЛИ-НЕ) выполняет роль смесителя, таким образом на выходе имеем пачки импульсов, следующих с частотой 38кГц. Эти импульсные последовательности подаются на транзистор Q1 коммутирующий ИК-светодиод. Ток светодиода (дальность срабатывания) регулируется резистором RV1. Фотоприёмник U1 детектирует промодулированные колебания. При наличии отражённого сигнала выход приёмника "просаживается" на землю, соответственно на выходе инвертора, образованного из элемента 2И-НЕ, появляется высокий уровень, транзистор Q2 открывается, заряжая тем самым конденсатор С6 и коммутируя нагрузку. После закрытия транзистора Q2 конденсатор C6 разряжается через резистор R6. Цепочка C6-R6 определяет временную задержку выключения нагрузки.
  В качестве нагрузки предполагается электрический клапан или реле, коммутирующее насос.

 Наладка схемы:
  1) Резистор RV1 установить в половинное значение.
  2) Над схемой разместить отражающую поверхность. Изменением сопротивления резистора RV2 добиться однозначного включения схемы при наличии отражающей поверхности и отключения, при её отсутствии.
Схема расположения элементов
Радиоконструктор RA251. Автомат включения водяного клапана


 Характеристики:
  • Номинальное напряжение питания: 12 В;
  • Номинальный ток потребления: < 40 мА;
  • Ток нагрузки: 1 А;
  • Интервал выключения: 1...2 секунды.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечание:
   На плате обозначена линия разреза, позволяющая удалить приёмник-передатчик от основной схемы.
