Радиоконструктор RC119. Программатор для Atmel USBasp совместимый

Артикул: RDKT21071
Код товара: 397049
Есть в наличии
840 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание

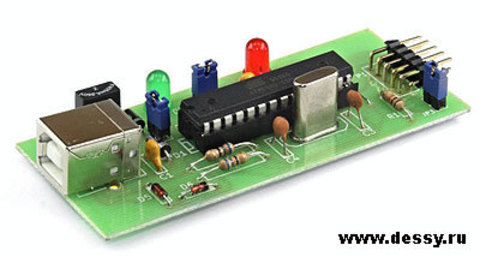

Печатная плата с компонентами и инструкцией в упаковке.
  Данный программатор предназначен для внутрисхемного программирования Atmel AVR микроконтроллеров. Подключается к USB порту персонального компьютера, имеет возможность подачи питания на программируемое устройство, выбора частоты программирования, работоспособен под управлением операционных систем Linux, Mac OS X и Windows.
Принципиальная схема
Радиоконструктор RC119. Программатор для Atmel USBasp совместимый


  Устройство является аналогом программатора USBasp (см. прим. [1]), может быть собрано с использованием микроконтроллеров ATmega8/ATmega48, и не требует дополнительных контроллеров USB-шины. Для осуществления возможности выбора частоты программирования, предусмотрена перемычка JP1, замкнув которую, частоту ISP порта можно понизить с 375 кГц до 8 кГц. Это необходимо при программировании микроконтроллеров, тактовая частота которых меньше 1,5 МГц. Перемычка JP3 предназначена для подачи питания на программируемое устройство. Для защиты USB порта от перегрузки или короткого замыкания, применён быстродействующий предохранитель F1, с током срабатывания 250 мА. Разомкнув перемычку JP2, можно понизить напряжение питания программатора с 5 В до 3,3…3,6 В, это может быть необходимо при программировании устройств с напряжением питания 3,3 В (см. прим. [2]).
  Для индикации режима работы устройства предназначены светодиоды D3 и D4: D3 индицирует подачу питания на устройство, а D4 - чтение/запись программируемого микроконтроллера. Причём напряжение на D4 подаётся немного раньше начала процесса чтения/записи, что может использоваться как сигнал для включения дополнительных буферов с тремя состояниями для преобразования уровней сигналов.
Схема расположения элементов
Радиоконструктор RC119. Программатор для Atmel USBasp совместимый

Назначение выводов порта программирования (вид со стороны деталей)
Радиоконструктор RC119. Программатор для Atmel USBasp совместимый


 Программное обеспечение поддерживаемое программатором:
  • 1. AVRDUDE, начиная с версии 5.2 (Рекомендуется);
  • 2. BASCOM-AVR, начиная с версии 1.11.9.6;
  • 3. Khazama AVR Programmer;
  • 4. eXtreme Burner - AVR.

  • Для поддержки средой AVR Studio 4, программатор может быть выполнен STK500-совместимым. Для этого, его необходимо запрограммировать альтернативной программой, которая может быть найдена на ЭТОМ САЙТЕ

 Список поддерживаемых микроконтроллеров:
  AT90S2313, AT90S2323, AT90S2343, AT90S4422, AT90S4434, AT90S8515, AT90S8535;
  ATTINY13, ATTINY15, ATTINY2313, ATTINY24,ATTINY25, ATTINY26, ATTINY261, ATTINY28,
  ATTINY44, ATTINY45, ATTINY61, ATTINY84, ATTINY84, ATTINY85, ATTINY861;
  ATMEGA103, ATMEGA128, ATMEGA1280, ATMEGA1281, ATMEGA16, ATMEGA161, ATMEGA162, ATMEGA163, ATMEGA164, ATMEGA169,
  ATMEGA32, ATMEGA324, ATMEGA325, ATMEGA3250, ATMEGA329x ATMEGA48,
  ATMEGA64, ATMEGA640, ATMEGA644, ATMEGA645, ATMEGA6450, ATMEGA649x,
  ATMEGA8, ATMEGA8515, ATMEGA8535, ATMEGA88;
  (Список может изменяться, в зависимости от применяемого ПО)

 Характеристики:
  • Номинальное напряжение питания: 5 В;
  • Номинальный ток потребления: 25 мА.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечания: Примечания:
   [1]. Описание, схема, драйвер, скомпиллированная программа для микроконтроллеров ATmega48/ATmega8 и её исходный код могут быть найдены на ЭТОМ САЙТЕ.
   [2]. Только для ATmega48. ATmega8 не поддерживает напряжение питания ниже 4,5 В.
