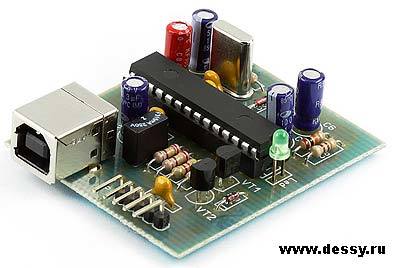

Радиоконструктор RC221. GTP-USB-Lite программатор PIC-контроллеров

Печатная плата с компонентами и инструкцией в упаковке.
  Данный программатор предназначен для программирования PIC-контроллеров компании Microchip. Подключается по USB-порту персонального компьютера. Работает на платформах Windows 98, Windows 2000, Windows XP.
Микросхема программатора запрограммирована! (прошита, залита, зашита изготовителем)

Принципиальная схема

  Устройство является аналогом программатора GTP-USB Lite [1], может быть собрано с использованием микроконтроллера 18F2550. Подключается программатор по USB-шине. Программа для ПК - WinPic800(v3.55b), используется только эта версия с данным программатором.
  Управляющая программа имеет очень удобный пользовательский интерфейс и позволяет выполнять операции для микроконтроллеров семейства PIC:
  • Чтения;
  • Записи;
  • Стирания;
  • Верификации FLASH и EEPROM памяти;
  • Установка битов конфигураций.

  Процедура инсталляции расписана в [1]. При правильной сборке устройства и установке драйвера согласно [1] при подключении устройства компьютеру загорится светодиод D2 сигнализирующий о готовности устройства к работе. Для защиты USB порта от перегрузки или короткого замыкания, применён быстродействующий предохранитель F1, с током срабатывания 250 мА.

 Список поддерживаемых микроконтроллеров:
  • PIC10F200 (202 ; 204 ; 206);
  • PIC12F629 (635 ; 675 ; 683);
  • PIC16F627/A (628/A ; 630 ; 636 ; 639 ; 648A ; 676 ; 684 ; 688);
  • PIC16F73 (74 ; 76 ; 77 ; 716 ; 737 ; 747 ; 767 ; 777);
  • PIC16F 83 (84/A ; 87 ; 88 ; 818 ; 819 ; 870 ; 871 ; 872 ; 873/A ; 874/A ; 876/A ; 877/A);
  • PIC18F1220 (1320);
  • PIC18F2220 (2320 ; 2331 ; 2410 ; 2420 ; 242-2439 ; 2431 ; 248 ; 252-2539 ; 2455 ; 2480);
  • PIC18F2510 (2515 ; 2520 ; 2525 ; 2550 ; 258 ; 2580 ; 2585 ; 2610 ; 2620 ; 2680);
  • PIC18F4410 (4420 ; 442-4439 ; 4455 ; 448 ; 4480 ; 452-4539 ; 458 ; 4220 ; 4320 ; 4331 ; 4431);
  • PIC18F4510 (4515 ; 4520 ; 4525 ; 4550 ; 4580 ; 4585 ; 4610 ; 4620 ; 4680);
  • PIC18F6520 (6620 ; 6720);
  • PIC18F8520 (8620 ; 8720);
  • PIC30F2010 (2011 ; 2012);
  • PIC30F3010 (3011 ; 3012 ; 3013 ; 3014);
  • PIC30F4011 (4012 ; 4013);
  • PIC30F5011 (5013 ; 5015);
  • PIC30F6010 (6011/A ; 6012 ; 6013/A ; 6014/A6015).

  При подключении к программатору программируемого PIC-контроллера руководствуйтесь DATASHEET на конкретное изделие.

Схема расположения элементов

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечание:
   [1] Описание, схема, программа WinPic800(v3.55b), скомпилированная программа для микроконтроллера 18F2550 и её исходный код могут быть найдены на просторах Интернета…
