Радиоконструктор RC230. Блок гальванической развязки для программатора AVR ISP

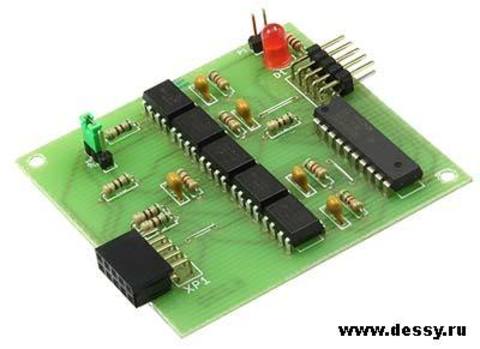

Печатная плата с компонентами и инструкцией в упаковке.
  Блок предназначен для защиты от нежелательных помех со стороны программатора, возникающие в результате появления паразитных токов в случае, если блоки питания программирующей и программируемой частей имеют одну точку заземления, а также от поражения оператора электрическим током.

Принципиальная схема

  Данное устройство было разработано как для совместной работы с программатором AVR ISP совместимый с USBasp (радио конструктор К119 / М119), так и для работы с другими программаторами AVR ISP. Если для программирования используется программатор AVR совместимый с USBasp (радио конструктор К119 / М119), тогда в этом программаторе нужно выполнить небольшую модернизацию - 20-й вывод микроконтроллера соединить с 3-м выводом разъёма программатора.

Модернизация разъёма

  После этого на устройстве гальванической развязки перемычку JP1 нужно установить в верхнее положение.

Положение перемычки JP1 на схеме расположения элементов

  Сигнал с микроконтроллера программатора через разъём включает оптрон IC1, который разрешает работу микросхемы U1. Микросхема U1 являет собой буферный усилитель без инверсии и согласует входные и выходные уровни сигналов оптронов и программируемого устройства. Если модернизацию программатора выполнить затруднительно или используется программатор другого типа, тогда перемычку JP1 нужно установить в нижнее положение.

  В случае отсутствия у программируемого устройства собственного питания, на плате блока предусмотрен разъём подачи внешнего питания. Про подачу питания на программируемое устройство сигнализирует светодиод D1.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.
