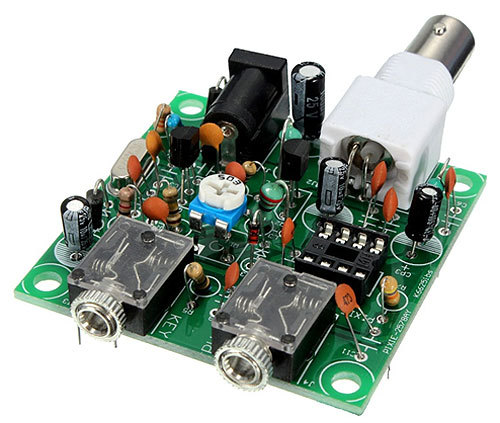

Радиоконструктор RF024. QRP радиостанция диапазона 40 метров для работы в CW - режиме (телеграфом)
Артикул:
RDKT0162
Нет в наличии
- Описание
Описание
Конструктор предназначен как для начинающих любителей коротковолновой связи, так и для продвинутых радиолюбителей, решивших освоить коротковолновую связь на малых мощностях излучения.
Что такое QRP?
В среде радиолюбителей - коротковолновиков всегда были энтузиасты работать в эфире минимальной мощностью, и это движение в соответствии с международным радиокодом (Q-кодом) называется QRP, что примерно означает "уменьшить мощность передатчика". Данный вид связи предъявляет повышенные требования к качеству антенно-фидерного и приемного устройства и требует немалого мастерства и терпения радиолюбителя. Передача обычно ведется в телеграфном режиме (ключом), т.к. при снижении мощности передатчика различить "морзянку" на фоне помех значительно проще чем речь.
Возможны варианты изготовления без разъема для антены!
Схема электрическая принципиальная
Приемопередатчик построен по гетеродинной схеме с кварцевой стабилизацией частоты.
На транзисторе Q1 собран кварцевый задающий генератор, выходной транзистор Q2 манипулируется ключом.
Выходной сигнал, снимаемый с транзистора Q2, содержит большое количество гармоник.
Для их подавления на выходе применен однозвенный НЧ-фильтр, собранный на С5, L2, C6.
Низкочастотный сигнал усиливается УНЧ на микросхеме U1 LM386.
Приемопередатчик работает с несбалансированной антенной.
В качестве телефонов рекомендуется использовать наушники с высоким импедансом.
Краткие технические характеристики.
Напряжение питания Uп, В - 9-14, однополярное
Ток покоя приема, mА - 10 (при Uп = 9 В)
Антенна, Ом - 50, несбалансированная
Мощность передачи, Вт - 0,8 (при Uп = 9 В) 1,2 (при Uп = 12 В)
Рабочая частота приемника, МГц - 7,023 – 7,026 (при использовании кварцевого резонатора 7,023 МГц)
Подавление гармоник , дБ - 20
Примечания.
1. После окончания пайки визуально проверить плату на наличие короткого замыкания. Далее, не подсоединяя антенну подключить питании е 9 В и прослушать в наушниках на наличие посторонних звуков (воя, щелканья и т.д.) В наушниках должно прослушиваться легкий «шелест». При подключении антенны «шелест» слегка усилиться.
2. Не переходите в режим передачи без антенны или эквивалента нагрузки. Возможны повреждения цепи!
3. Антенна должна быть как можно дальше от источников помех, например, флуоресцентных ламп, компьютерных мониторов, импульсных источников питания и другого оборудования. В качестве кабеля снижения желательно использовать коаксиальный кабель для уменьшения возможной интерференции.
Схема монтажная
