Радиоконструктор RI158. Импульсный металлоискатель

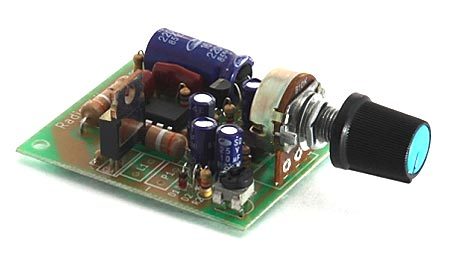

Печатная плата с компонентами и инструкцией в упаковке.
  Импульсный металлоискатель - набор, предназначенный для изготовления металлоискателя, позволяющего обнаруживать предметы из чёрных и цветных металлов.

Принципиальная схема

  Прибор состоит из двух основных узлов: передающего и приёмного. Передающий узел состоит из генератора импульсов на микросхеме NE555 и мощного ключа на транзисторе IRF740. Приёмный узел собран на микросхеме TL072 и транзисторе ВС547. Возбуждающий сигнал передаётся периодически в катушку датчика в виде импульсов длительностью 125...150 мкс и частотой 125...150 Гц. В проводящих объектах наводятся затухающие вихревые токи, которые возбуждают затухающее электромагнитное поле. В зависимости от проводящих свойств и размера объекта, сигнал меняет свою форму и длительность.

 Изготовление поисковой катушки:
  Для изготовления поисковой катушки понадобится жёсткая неметаллическая оправка диаметром 200...250 мм, медный обмоточный эмалированный провод ПЭВ (диаметром 0,4...0,6 мм) длиной 20 м, медный многожильный изолированный провод 2x1,5 мм² длиной 120...150 см для соединения катушки с платой. На оправку плотно намотать 25 витков обмоточного провода. Концы провода закрепить и с помощью пайки соединить многожильным изолированным проводом с платой к контактам L1.



 Сборка и настройка металлоискателя:
  К контактам SP1 подпаять динамик 8 Ом 0,5 Вт. К контактам Р1 подаётся питание 9...14 В (предпочтительно от аккумулятора 12 В 1,2 А/час).
  После включения устройства вращением подстроечного резистора R8 найти такое положение, когда щелчки в динамике максимально затихнут, а шум ещё не начнёт нарастать, после чего переменным резистором R9 проделать ту же операцию, но более точно. Максимальная чувствительность металлоискателя находится на пороге появления звука.
  Чувствительность металлоискателя можно улучшить, изменяя количество витков катушки. При диаметре оправки в 250 мм, и обмоточном проводе диаметром 0,5 мм - это примерно 14 витков. После окончания настройки катушке можно придать жёсткую форму, обмотав её скотчем, изолентой или пропитав эпоксидной смолой.

Схема расположения элементов

 Характеристики:
  • Глубина обнаружения монеты: 20...25 см;
  • Глубина обнаружения крупных предметов: 100...150 см;
  • Номинальное напряжение питания: DC 9...14 В;
  • Номинальный потребляемый ток: 60...70 мА;
  • Импульсный потребляемый ток: 1...2 А;
  • Упаковка: Блистер/OEM;
  • Размеры блистера: 200 x 122 x 38 мм;
  • Размеры OEM упаковки: ~185 x 100 x 20 мм;
  • Размеры устройства: ~78 x 46 x 21 мм;
  • Общая масса набора: ~30 г.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по сборке и эксплуатации.
