Радиоконструктор RI260. Функциональный генератор
Артикул:
RDKT22970
Код товара:
396629
Нет в наличии
- Описание
Описание
Печатная плата с компонентами и инструкцией в упаковке.

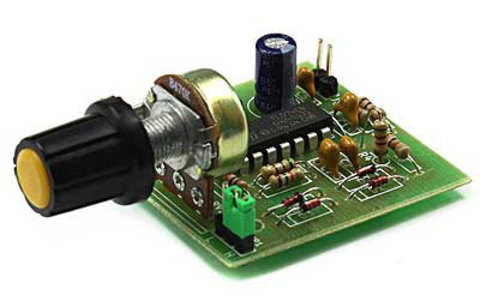

Данное устройство представляет собой простой аналоговый генератор специальных сигналов: прямоугольного, треугольного и синусоидального. Будет полезно для тестирования радиоаппаратуры и всех, кто изучает радиоэлектронику.
Генерация осуществляется в двух перекрывающихся диапазонах, переключение между которыми производится с помощью джампера JP1. В крайнем левом положении диапазон частот составляет 10…1000 Гц, в крайнем правом 200…50 000 Гц. Перестройка частоты осуществляется потенциометром RV1.
Генератор собран на счетверённом операционном усилителе U1. Элемент U1A представляет собой триггер Шмитта и вырабатывает прямоугольные импульсы (меандр), которые поступают на интегратор U1B и преобразуются в треугольные. Синусоидальный сигнал получается путём логарифмирования треугольного на диодах D1…D4. Элементы U1C и U1D служат выходными буферами.
Частота генерации определяется как 1 / (4×(RV1 + R5)×C2×R4 / R3).
Элемент U2A служит для создания виртуальной земли при однополярном питании.
Характеристики:
• Номинальное напряжение питания: 9...18 В;
• Тип сигналов: Прямоугольный / треугольный / синусоидальный;
• Диапазон частот: 10...50 000 Гц.
Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Инструкция по эксплуатации.
Примечание:
Правильно собранное устройство готово к работе и не требует предварительной настройки, но для определения частоты генерации следует использовать частотомер или осциллограф.
Дополнительная статья ▼
▼ ▼ ▼
Генератор прямоугольного и треугольного напряжений
В схеме мультивибратора формируется напряжение не только прямоугольной формы, но и формы, близкой к треугольной (на конденсаторе). Времязадающая RC-цепь мультивибратора выполняет приближённое интегрирование выходных прямоугольных колебаний. Заменив эту цепь интегратором на ОУ, получим генератор, на одном из выходов которого формируются прямоугольные, а на другом - треугольные колебания (см. рисунок). Здесь на усилителе ОУ1 выполнен неинвертирующий триггер Шмитта, а на ОУ2 - интегратор.
Интегратор интегрирует постоянное напряжение, имеющееся на выходе триггера Шмитта. Когда выходное напряжение интегратора достигает порога срабатывания триггера Шмитта, напряжение на его выходе U1 скачком меняет свой знак. Вследствие этого напряжение на выходе интегратора начинает изменяться в противоположную сторону, пока не достигнет другого порога срабатывания триггера Шмитта. Изменяя постоянную интегрирования RC, можно перестраивать частоту формируемого напряжения в широком диапазоне. Амплитуда треугольного напряжения U2 зависит только от установки уровня срабатывания триггера Шмитта UП, который для данной схемы включения триггера составляет UМ R1 / R2 (UМ - по-прежнему напряжение насыщения ОУ).
Период колебаний генератора равен удвоенному времени, которое необходимо интегратору, чтобы его выходное напряжение изменилось от - UП до + UП. Отсюда следует, что:
Таким образом, частота формируемого напряжения не зависит от уровня напряжения насыщения операционного усилителя.
Данное устройство представляет собой простой аналоговый генератор специальных сигналов: прямоугольного, треугольного и синусоидального. Будет полезно для тестирования радиоаппаратуры и всех, кто изучает радиоэлектронику.
 |
Генерация осуществляется в двух перекрывающихся диапазонах, переключение между которыми производится с помощью джампера JP1. В крайнем левом положении диапазон частот составляет 10…1000 Гц, в крайнем правом 200…50 000 Гц. Перестройка частоты осуществляется потенциометром RV1.
Генератор собран на счетверённом операционном усилителе U1. Элемент U1A представляет собой триггер Шмитта и вырабатывает прямоугольные импульсы (меандр), которые поступают на интегратор U1B и преобразуются в треугольные. Синусоидальный сигнал получается путём логарифмирования треугольного на диодах D1…D4. Элементы U1C и U1D служат выходными буферами.
Частота генерации определяется как 1 / (4×(RV1 + R5)×C2×R4 / R3).
Элемент U2A служит для создания виртуальной земли при однополярном питании.
 |
Характеристики:
• Номинальное напряжение питания: 9...18 В;
• Тип сигналов: Прямоугольный / треугольный / синусоидальный;
• Диапазон частот: 10...50 000 Гц.
Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Инструкция по эксплуатации.
Примечание:
Правильно собранное устройство готово к работе и не требует предварительной настройки, но для определения частоты генерации следует использовать частотомер или осциллограф.
Дополнительная статья ▼
В схеме мультивибратора формируется напряжение не только прямоугольной формы, но и формы, близкой к треугольной (на конденсаторе). Времязадающая RC-цепь мультивибратора выполняет приближённое интегрирование выходных прямоугольных колебаний. Заменив эту цепь интегратором на ОУ, получим генератор, на одном из выходов которого формируются прямоугольные, а на другом - треугольные колебания (см. рисунок). Здесь на усилителе ОУ1 выполнен неинвертирующий триггер Шмитта, а на ОУ2 - интегратор.
 |
Интегратор интегрирует постоянное напряжение, имеющееся на выходе триггера Шмитта. Когда выходное напряжение интегратора достигает порога срабатывания триггера Шмитта, напряжение на его выходе U1 скачком меняет свой знак. Вследствие этого напряжение на выходе интегратора начинает изменяться в противоположную сторону, пока не достигнет другого порога срабатывания триггера Шмитта. Изменяя постоянную интегрирования RC, можно перестраивать частоту формируемого напряжения в широком диапазоне. Амплитуда треугольного напряжения U2 зависит только от установки уровня срабатывания триггера Шмитта UП, который для данной схемы включения триггера составляет UМ R1 / R2 (UМ - по-прежнему напряжение насыщения ОУ).
Период колебаний генератора равен удвоенному времени, которое необходимо интегратору, чтобы его выходное напряжение изменилось от - UП до + UП. Отсюда следует, что:
 |
Таким образом, частота формируемого напряжения не зависит от уровня напряжения насыщения операционного усилителя.
