Радиоконструктор RL015. Игрушка СВЕТОФОР

     "Светофор" может быть использован как учебное пособие при изучении правил дорожного движения, а дополненный модулями RA028 может использоваться в качестве действующего полноразмерного макета светофора.

Краткое описание

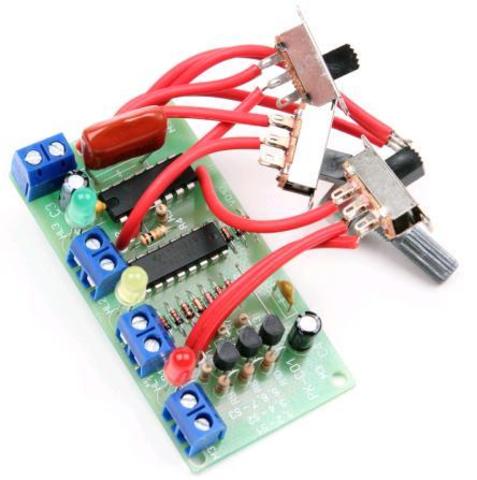

     Устройство имитирует работу дорожного светофора, последовательно переключая красный, желтый и зеленый светодиоды. В устройстве так же реализованы режимы: «жёлтый», «мигающий жёлтый», «останов переключения». С задающего генератора DD1 прямоугольные импульсы поступают на вход десятичного счётчика DD2. Далее, через дешифратор надиодах VD1...VD10 сигнал поступает на транзисторные ключи, которые включают соответствующие светодиоды. Частота задающего генератора, а значит и скорость переключения светофора может меняться с помощью резистора R2. Переключатели S1...S2 служат для переключения режимов работы светофора. К разъёмам X1...X3 при необходимости можно подключить внешние модули (например модули RA028) для коммутации более мощной нагрузки (лампы накаливания и т.д.).

Характеристики:

  • Напряжение питания 9 В;
  • Максимальный потребляемый ток 50 мА;
  • Габаритные размеры 70 х 40 мм.
