Радиоконструктор RL120. Светодиодная стрелка

Печатная плата с компонентами и инструкцией в упаковке.

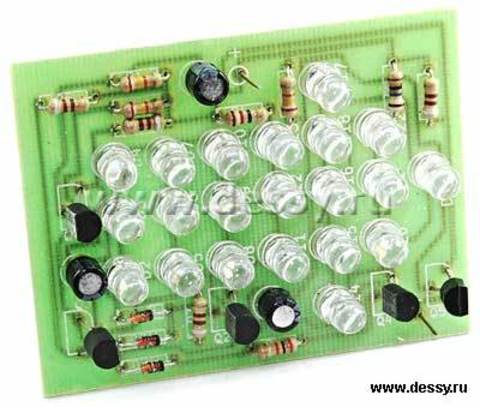

  Световой эффект «светодиодная стрелка» представляет собой 21 светодиод, выстроенный в виде указательной стрелки. Стрелка разделена на два секции, которые зажигаются и гаснут в заданной последовательности. Данный конструктор прекрасно подойдёт для начинающих и малоопытных радиолюбителей, так как устройство содержит небольшое количество компонентов для сборки и не требует наладки.
  Данное устройство позволит украсить витрину магазина, можно использовать как элемент рекламы. Устройство послужит хорошим учебным пособием для изучения основ электроники.

Цикл свечения светодиодов

Принципиальная схема

  Схема собрана на пяти транзисторах и 21 светодиодах. Светодиоды расположены в форме стрелки, которая разделена на две части: прямоугольной части (12 светодиодов) и треугольной (9 светодиодов). Цикл свечения светодиодов состоит из трёх этапов: стрелка не светится, светится прямоугольная часть стрелки, светится вся стрелка целиком.
  На транзисторах Q1, Q3 и Q5 собран трёхфазный мультивибратор. Частота переключения задаётся конденсаторами С1, С2, С3 и резисторами R2, R6, R10. Транзисторы Q2, Q4 являются буферными, их нагрузкой служат светодиодные цепочки, образующие соответственно треугольную и прямоугольную части стрелки.

Схема расположения элементов

 Характеристики:
  • Номинальное напряжение питания: 6...9 В;
  • Номинальный ток потребления: ~100 мА;
  • Частота переключения: 3 Гц.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечания:
  • При сборке конструктора необходимо соблюдать цоколевку транзисторов, полярности электролитических конденсаторов, светодиодов.
  • Правильно собранная схема наладки не требует и начинает работу сразу.
