Радиоконструктор RL121. Световой эффект Супер робот

  Данный конструктор позволит собрать забавный световой эффект в виде робота с моргающими глазами, руками, ушами и ступнями. Простота схемы не вызовет трудностей даже у начинающего радиолюбителя. А интересное оформление подарит хорошее настроение.

Печатная плата с компонентами и инструкцией в упаковке.

Принципиальная схема

  Принципиальная схема состоит из двух мультивибраторов: первый собран на транзисторах Q1, Q2, и управляет светодиодами D4, D5 (уши) и D6, D7 (руки), второй на - транзисторах Q3, Q4 и управляет D8 и D9 (ступни). Светодиоды D1 и D2 (глаза), D3 включены через ограничительные резисторы тока R1, R2 и светятся постоянно.

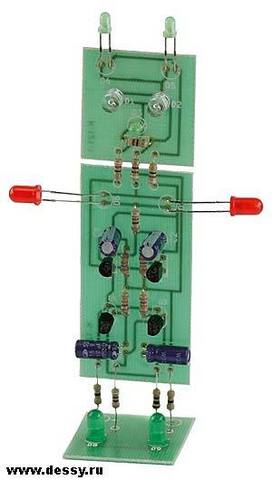

  Особенности конструкции: световой эффект "супер робот" выполнен на трёх печатных платах, каждая представляет: голову, туловище и ступни, которые соединяются между собой резисторами.
  Голова представляет собой плату содержащую: постоянно светящиеся светодиоды "глаза" и "нос", а также моргающие "уши". На средней плате, которая представляет собой туловище, расположены элементы схемы, а также светодиоды, которые представляют собой руки. Нижняя из плат представляет собой подставку, на которой находятся клеммы питания и два моргающих светодиода.

 В типовой комплектации конструктора, поставляется следующие светодиоды:
  • D1, D2 - синие диаметром 5 мм;
  • D3, D4, D5 - зелёные диаметром 3 мм;
  • D6, D7 - красные диаметром 5 мм;
  • D8, D9 - зелёные диаметром 5 мм.

Схема расположения элементов

 Характеристики:
  • Номинальное напряжение питания: 9 В;
  • Номинальный ток потребления: 50 мА.

 Комплект поставки:
  • Плата печатная (3 шт.);
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечание:
   При сборке конструктора необходимо соблюдать цоколёвку транзисторов и микросхемы, полярности электролитических конденсаторов и светодиодов. Правильно собранная схема наладки не требует.
