Радиоконструктор RL130. Полицейская мигалка

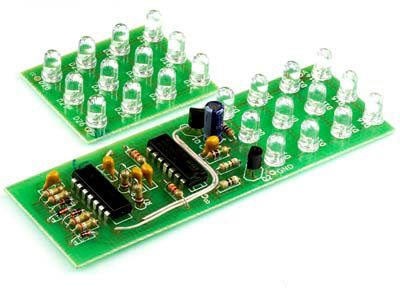

Печатная плата с компонентами и инструкцией в упаковке.
  Полицейская мигалка представляет собой два светодиодных блока, синего и красного цвета, попеременно моргающие создавая эффект полицейской мигалки.

Принципиальная схема

  Для получения требуемых временных задержек, "полицейская мигалка" состоит из пяти генераторов: задающего генератора, собранного на элементах микросхемы U1A, U1B с периодом переключения 4Т; генераторов задержки U2A, U1C и U2B, U1D с периодом переключения 2T и строб-генераторов U2C, U1E и U2D, U1F с периодом Т.
  Генератор задержки в паре с генератором импульсов, позволяет получить две вспышки светодиода периодом Т и паузой в 2Т. Задающий генератор поочерёдно переключает генераторы для синего и красного светодиодов.

Схема расположения элементов

 Характеристики:
  • Номинальное напряжение питания: 9...12 В;
  • Номинальный ток потребления: 100 мА.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечание:
   Данная конструкция особенностей не имеет.
