Радиоконструктор RL131. Световой эффект Солнышко

Артикул: RDKT21164
Код товара: 416453
Есть в наличии
350 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание
Печатная плата с компонентами и инструкцией в упаковке.

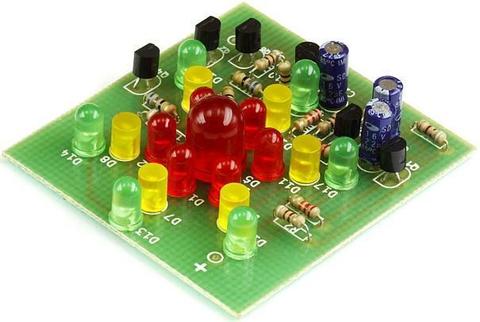

Световой эффект "Солнышко" представляет собой 19 светодиодов, расположенных в форме лучей солнца. Попеременное зажигание светодиодов имитирует солнечные лучи.
Конструктор является хорошим наглядным пособием для изучения основ радиоэлектроники, прост, содержит небольшое количество деталей и не требует наладки.
Солнышко состоит из центрального светодиода красного цвета и 6-ти лучей, каждый содержит 3 светодиода - красного, жёлтого и зелёного цветов. На транзисторах Q1, Q3, Q5 собран трёхфазный мультивибратор, его период переключения задаётся конденсаторами С1, С2, С3 и резисторами R2, R6, R10. Для уменьшения тока нагрузки мультивибратора и исключения его остановки в случае установки диодов обратной полярностью, на транзисторах Q2, Q4, Q6 собраны буферные каскады, управляющие светодиодами.

Характеристики:
• Номинальное напряжение питания: 5...12 В;
• Номинальный ток потребления: ~70 мА.

Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Инструкция по эксплуатации.

Примечание:
• Схема особенностей не имеет.
