Радиоконструктор RL134. Устройство плавного включения ламп накаливания

Артикул: RDKT21333
Код товара: 395993
Есть в наличии
370 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание

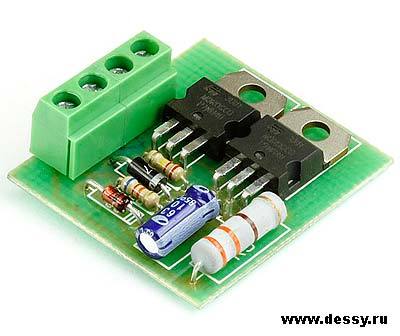

Печатная плата с компонентами и инструкцией в упаковке.
  Конструктор позволяет реализовать плавное включение нагрузки в сети переменного напряжения 220В, и, главным образом, предназначен для использования совместно с лампами накаливания, мощностью 60...100 Вт. Защищает от бросков тока при включении, медленно разогревая нить, что значительно продлевает ресурс лампы.
Принципиальная схема
Радиоконструктор RL134. Устройство плавного включения ламп накаливания


  При включении устройства, транзисторы Q1 и Q2 закрыты, и нагрузка питается меньшим током, через резистор R3. Постепенно, через D1, R1, и встроенные диоды полевых транзисторов заряжается конденсатор C1, и при достижении напряжения 3...5 В открываются Q1 и Q2, шунтируя резистор R3, и подключая нагрузку к сети напрямую.
Схема расположения элементов
Радиоконструктор RL134. Устройство плавного включения ламп накаливания


 Характеристики:
  • Номинальное напряжение питания: 100...280 В;
  • Коммутируемая мощность: 25...100 ВТ;
  • Задержка включения: 0,1...0,3 с.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечание:
   Данная конструкция особенностей не имеет.
