Радиоконструктор RL138. Светодиодный уровень сигнала

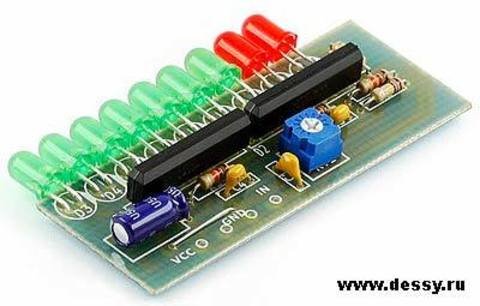

Печатная плата с компонентами и инструкцией в упаковке.

  Устройство представляет собой линейку из 9 светодиодов с логарифмической шкалой, и предназначено для отображения уровня звукового сигнала.
  Индикатор уровня сигнала обладает логарифмической шкалой, и может использоваться в аудио аппаратуре. Потенциометр на входе устройства позволяет в широких пределах изменять чувствительность, и подключать индикатор как к линейному выходу источника, так и к выходу конечного УМЗЧ.

Принципиальная схема

  Конденсаторы С3 и С4 выступают в роли сглаживающих для входного сигнала. Изменяя их номинал от нуля до 4,7…10 мкФ, можно получить отображение сигнала от пикового, до среднеквадратичного.
  При понижении напряжения питания, возможно, потребуется уменьшить номинал резистора R5.

Схема расположения элементов

 Характеристики:
  • Номинальное напряжение питания: 6...12 В;
  • Номинальное входное напряжение: ~0,7 В;
  • Отображаемые уровни сигнала: 6 / 3 / 0 / -5 / -10 / -15 / -21 / -26 / -31 дБ.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечание:
   Данная конструкция особенностей не имеет.
