Радиоконструктор RL147. Световой эффект "Мерцающий цветок" на светодиодах
Артикул:
RDKT24940
Нет в наличии
- Описание
Описание

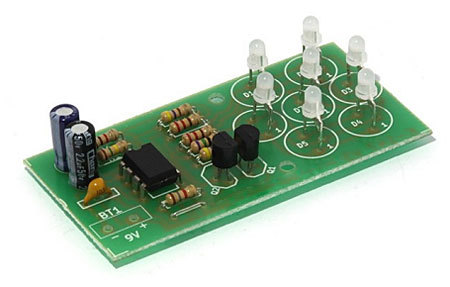

Печатная плата с компонентами и инструкцией в упаковке.
В этом устройстве используются семь двухцветных LED-диодов, которые на печатной плате располагаются в форме лепестков цветка. При этом они поочерёдно светятся то зелёным, то красным цветом. Расположенный в центре цветка светодиод также двухцветный, однако в то время, когда остальные LED-диоды загораются, например, зелёным цветом, он светится красным, и наоборот.
Устройство условно можно разделить на три функциональных блока: задающий генератор, блок управления и схему индикации.
Задающий генератор, формирующий импульсы управления, выполнен на микросхеме U1, которая включена по схеме нестабильного мультивибратора. При этом частота переключения мультивибратора определяется величиной сопротивления резистора R1 и значением ёмкости конденсатора С2.
Переключающие импульсы с выхода задающего генератора (вывод U1/3) подаются на базы транзисторов Q1 и Q2, с помощью которых обеспечивается непосредственная подача напряжения на соответствующие группы светодиодов.
При формировании на выходе микросхемы U1 (вывод U1/3) непрерывной последовательности положительных и отрицательных управляющих импульсов транзисторы Т1 и Т2 будут поочерёдно отпираться.
Характеристики:
• Номинальное напряжение питания: DC 9 В;
• Источник света: Двухцветный LED-диод;
• Цвет светодиодов: Красно-зелёные;
• Частота мерцания: Задаётся подбором компонентов;
• Упаковка: Блистер/OEM;
• Размеры блистера: 160 x 85 x 25 мм;
• Размеры OEM упаковки: ~185 x 102 x 10 мм;
• Размеры устройства: ~65 x 32 x 15 мм;
• Общая масса набора: ~15 г.
Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Инструкция по сборке и эксплуатации.
Примечание:
• При сборке конструктора необходимо соблюдать цоколевку транзисторов и микросхемы, полярности электролитических конденсаторов, светодиодов. Правильно собранная схема наладки не требует.
