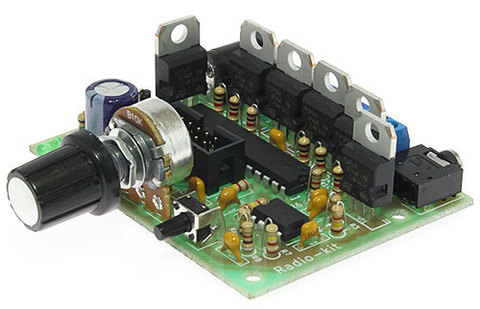

Радиоконструктор RL165. Цветомузыка RGB.


Устройство предназначено для сопровождения музыкальной фонограмы цветовыми эффектами на шестиканальной (2 х 3) RGB ленте.
Поставляется в виде платы и набора компонентов, включая запрограммированный микроконтроллер, для самостоятельной сборки устройства.

Технические характеристики:

• Входное напряжение, В..................9...24
• Потребляемый ток зависит от нагрузки,
ток покоя, mA...........................................30
• Количество выходных каналов, шт........6
• Габаритные размеры, мм................67х53

Описание схемы:

К разъёму J1 подключается вилка DC питания 9-24 В, в соответствии с выбранной RGB лентой, светодиод D2 сигнализирует подачу питания.
К разъёму J2 подключается штекер Jack 3.5мм который необходимо подключить к любому звуковоспроизводящему устройству, можно и на выход усилителя низкой частоты.
К выходам P1, P2 подключается светодиодная RGB лента 12 / 24 В, как показано на схемах, или сопоставить на свое усмотрение
цветовые каналы (СЧ, НЧ, ВЧ). С помощью подстроенного резистора R5 задаем уровень входного звукового сигнала, который определят яркость свечения светодиодной ленты.
Кнопка SW2 "Fadespeed" Одиночное нажатие меняет скорость угасания каналов при отсутствии более сильного пика.
В зависимости от характера музыки может понадобится разная скорость затухания для лучшего визуального восприятия.
Удержание кнопки SW2 дольше 3 секунд будет переключать режим работы (стандартный, агрессивный, агрессивный х2).
Кнопка SW1 Runlight одиночное нажатие меняет режим устройства в состоянии покоя (бегущие огни, плавная подсветка,
выключено). По умолчанию, при первом включении устройства, установлен режим бегущих огней.
Удержание кнопки SW1 дольше 3 секунд сохраняет текущие настройки (скорость затухания, режим поведения в тишине, режим работы).
Удержание одновременно двух кнопок "Runlight" и "Fadespeed" дольше 3 секунд приведет к сбросу на начальные настройки.

Обновление прошивки микроконтролера ATMega 8

Через разъем J3 (SPI), не выпаивая микроконтролер ATMega 8, можно сменить исполнительную программу, которую можно загрузить с сайта: http://lightportal.at.ua
Перейдя по ссылкам: Каталог статей / Цветомузыкальные установки / Lichtorgel - интернациональная цветомузыка.
Там вы найдете разнообразные обновления и исходные коды для самостоятельного изменения программы.
Для программирования можно использовать RC119 программатор
