Радиоконструктор RL203. Светодиодное «сердце» - бегущий огонь

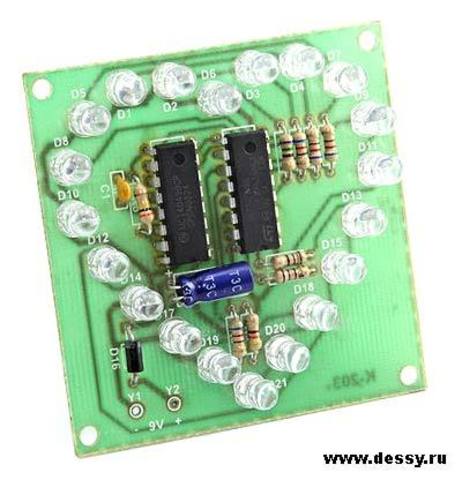

Печатная плата с компонентами и инструкцией в упаковке.
  Устройство, состоящее из 20 светодиодов, расположенных в форме сердца украсит и семейный праздник и витрину магазина. Устройство послужит хорошим учебным пособием для обучения Вас и Вашего ребёнка основам электроники. Простота схемы, удобство сборки и наглядность результата облегчит задачу. Результат сборки данного конструктора - это эффектное светодиодное "сердце" с эффектом бегущего огня.

Принципиальная схема

  Устройство состоит из генератора прямоугольных импульсов, собранного на микросхеме U1, сдвигового регистра U2, и 20 светодиодов, расположенных в виде сердца. Генератор собран на логических элементах U1.1, U1.2, U1.3 и времязадающей цепочке C1R5. С выхода генератора, импульсы поступают на вход микросхемы U2, которая представляет собой последовательный сдвиговый регистр. С каждым приходящим импульсом, будет последовательно устанавливаться высокий логический уровень на выходах регистра Q0-Q7, начиная с Q0, и сдвигаясь до QS. Таким образом будут последовательно зажигаться светодиоды D6, D2-D3, D1-D4, D5-D7, D8-D9-D10-D11, D12-D13-D14-D15, D17-D18, D19-D20-D21. Когда высокий уровень сигнала "дойдёт" до QS, инвертор U1.4 инвертирует сигнал, он попадет на вывод D микросхемы U2, и теперь с каждым приходящим импульсом, на выходах микросхемы U2 будет последовательно устанавливаться сигналы низкого уровня, и светодиоды будут гаснуть в той же последовательности.

Схема расположения элементов

 Характеристики:
  • Номинальное напряжение питания: 9...12 В;
  • Ток потребления: До 150 мА.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечания:
   При сборке необходимо обратить внимание на полярность конденсаторов, светодиодов и цоколевку транзисторов;
   Правильно собранная схема наладки не требует, и начинает работать сразу;
   Возможно, при нестабильной работе схемы, потребуется установка конденсатора Cb.
