Радиоконструктор RL204. Мигающее «сердце» на светодиодах

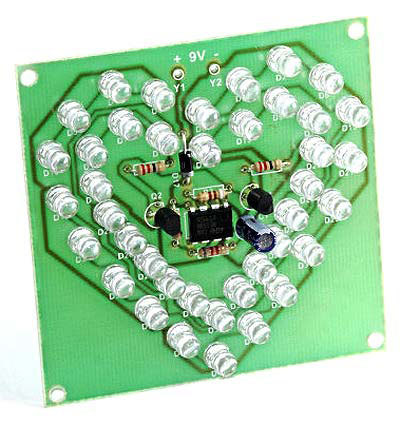

Печатная плата с компонентами и инструкцией в упаковке.

  Световой эффект состоит из двух вложенных сердец, выполненных из 40 красных светодиодов, которые включаются попеременно. Эффект динамичен, ярок и очень привлекателен. Устройство демонстрирует биение человеческого сердца.

Принципиальная схема

  Схема светодиодного сердца состоит из генератора прямоугольных импульсов, собранного на двух микросхемах U1, силовых ключей и 40 светодиодов расположенных в виде сердца.
  Генератор, выполненный на микросхеме универсального таймера U1. Рабочая частота генератора задаётся номиналами резисторов R4, R5 и конденсатора С1. Транзисторные ключи Q1, Q2, коммутируют светодиоды, предотвращают перегрузку выходного каскада микросхемы U1. Диод D17 предохраняет устройство от выхода из строя, при неправильном подключения источника питания.

Схема расположения элементов

 Характеристики:
  • Номинальное напряжение питания: 9 В;
  • Номинальный ток потребления: 50 мА.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечание:
   При сборке конструктора необходимо соблюдать цоколевку транзисторов и микросхемы, полярности электролитических конденсаторов. Правильно собранная схема наладки не требует.
