Радиоконструктор RL225. Электронный кубик

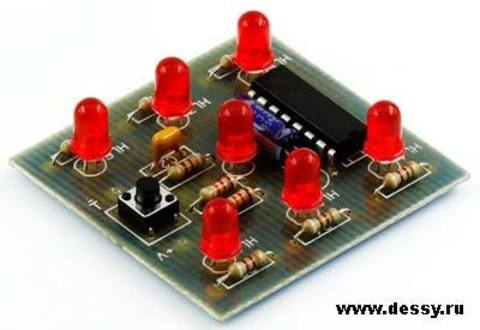

Печатная плата с компонентами и инструкцией в упаковке.
  Все мы знаем множество настольных игр, в которых необходимо бросать кубики, с нанесёнными на них цифрами на каждой грани от 1 до 6. Это устройство выполняет роль такого кубика.

Принципиальная схема

  При нажатии на кнопку К1 и её удержании, устройство эмитирует движение кубика - все светодиоды начинают подмигивать. После отпускания кнопки, генерируется случайное число от 1 до 6, и отображается, семью светодиодами.
  Основа схемы - микроконтроллер PIC12F629. Он работает от внутреннего тактового генератора, частотой 4 МГц. После 15 секунд бездействия схема автоматически переходит в режим световых эффектов. Устройство может питаться напряжением 3…5 В, то есть могут быть использованы 2...3 щелочных элемента питания напряжением 1,5 В, или одна литиевая батарея с номинальным напряжением 3 В.

Схема расположения элементов

 Характеристики:
  • Номинальное напряжение питания: 3...5 В;
  • Номинальный ток потребления: 30 мА.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.
