Радиоконструктор RL244. Блок выключения света с временной задержкой

  Данный радиоконструктор позволит вам собрать устройство, которое представляет собой выключатель с задержкой на выключение. Устройство монтируется параллельно к выключателю и после того как вы нажмете на выключатель, чтобы выключить освещение в помещении, свет будет гореть некоторое время. Это полезно в случае, если выключатель находится далеко от выхода.

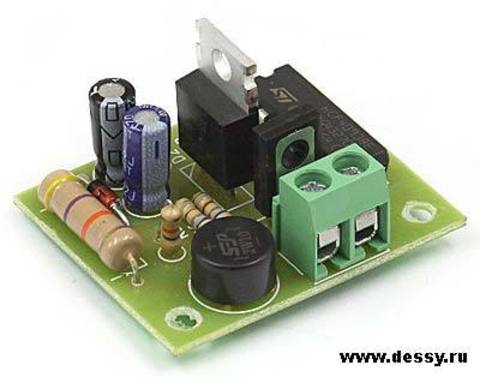

Печатная плата с компонентами и инструкцией в упаковке.

Принципиальная схема

Схема расположения элементов

 Характеристики:
  • Номинальное напряжение питания: АС 220 В;
  • Потребляемая мощность: ~1 Вт;

  • Коммутируемая мощность:
    •• Без теплоотвода: 100 Вт;
    •• С теплоотводом: 300 Вт;

  • Время задержки: 30 сек.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечание:
   Внимание: устройство гальванически не развязано от сети! Запрещается прикасаться к элементам включённой схемы!
