Радиоконструктор RL281. Детская обучающая игра Светофор

Артикул: RDKT23538
Код товара: 416641
Есть в наличии
625 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание

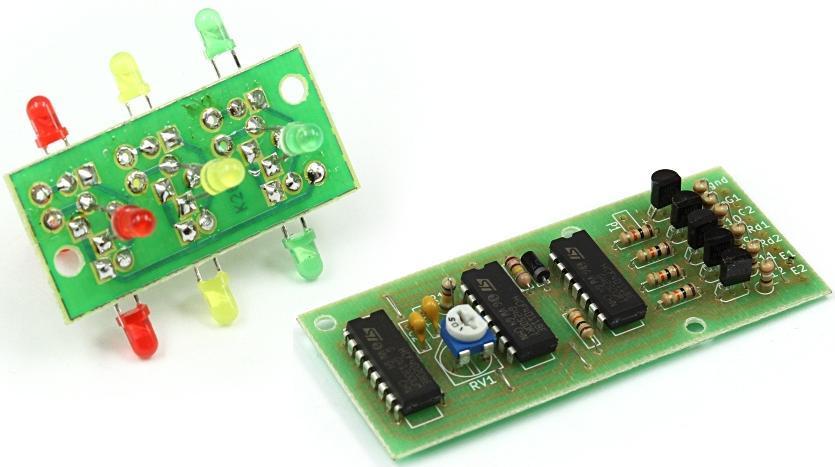

Печатная плата с компонентами и инструкцией в упаковке.
Данный конструктор позволяет собрать детскую обучающую игру "светофор", наглядно демонстрирующую работу реального светофора, устанавливаемого на перекрестках улиц для регулировки пешеходного и автомобильного потоков.
Основу схемы составляет 14-разрядный двоичный счетчик/делитель U2. На элементах U1A и U1B собран задающий генератор, частота следования импульсов которого определяется элементами С1, R1, RV1. Подстроечный резистор RV1 установлен для регулировки скорости переключения сигналов. Элементы U1С, U1D и U3 формируют логику работы светофора. Управляющие сигналы подаются на базы соответствующих транзисторов Q1 ... Q5, осуществляющих коммутацию сигнальных светодиодов D2 ... D13.

Характеристики:
• Напряжение питания: 9 В;
• Ток потребления: 45 мА;

Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Инструкция по эксплуатации.

Примечание:
• Правильно собранная схема в наладке не нуждается.
