Радиоконструктор RP033. Импульсный повышающий (12 В - 19 В) автомобильный DC-DC преобразователь напряжения (для питания ноутбуков)
Артикул:
RDKT0148
Нет в наличии
- Описание
Описание
Печатная плата с компонентами и инструкцией в упаковке.

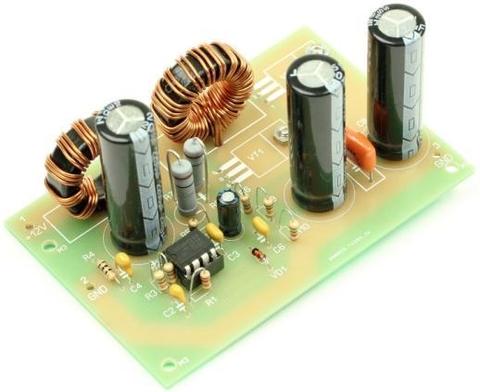

Данный набор позволит вам собрать импульсный преобразователь с выходным напряжением 19 В и максимальным выходным током 5 А для питания портативных компьютеров: ноутбуков, нетбуков в автомобиле. В длительных поездках и длинных городских пробках ваша техника не отключится внезапно из-за разряда аккумулятора.
Устройство представляет собой мощный DC-DC преобразователь для питания портативных компьютеров от бортовой сети автомобиля, автомобильного аккумулятора или любого другого источника напряжения 12...14 В соответствующей мощности.
Преобразователь построен на микросхеме ШИМ-контроллера SG3845, которая преобразовывает постоянное входное напряжение в переменное напряжение высокой частоты. Частота преобразования - 90 кГц. Для управления выходным дросселем используется мощный полевой транзистор VT1. Стабилизация выходного напряжения так же осуществляется микросхемой, для чего на вывод 2 подается сигнал ошибки с делителя R9, R10.
Выходное переменное напряжение выпрямляется диодной сборкой VD2 и сглаживается конденсаторами С7...С9.
Входной дроссель L1 необходим для предотвращения проникновения высокочастотных помех в бортовую сеть автомобиля.
Характеристики:
• Диапазон напряжений питания: DC 12...14 В;
• Номинальное выходное напряжение: DC 19 В (±5 %);
• Максимальный ток нагрузки: 5 А;
• Максимальный потребляемый ток: 10 А;
• Частота преобразования: 90 кГц.
• Сложность сборки: 2 балла;
• Время сборки: Около 3 часов;
• Диапазон рабочих температур: -10...+50 градусов Цельсия;
• Относительная влажность: 5...95 % (без образования конденсата);
• Упаковка: Блистер;
• Размеры упаковки: 200 x 122 x 38 мм;
• Размеры устройства: 91 x 61 x 48 мм;
• Общая масса набора: ~96 г.
Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Моточек трубчатого припоя ПОС-61 (0,5 м);
• Моточек провода ПТВ-2, 0,8 мм (2 м);
• Набор метизов (М3);
• Инструкция по эксплуатации.
Примечание:
• Внимание! Настоятельно НЕ рекомендуется подключать преобразователь в розетку прикуривателя автомобиля! Устройство подключается напрямую к клеммам аккумулятора через предохранитель 30 А, включённый в разрыв плюсового провода сечением не менее 6 мм2.
• Нагрузку (портативный компьютер) подключать к преобразователю проводом с сечением не менее 1,5 мм2.
• Производитель данного конструктора НЕ несёт ответственности за любые последствия для вашего автомобиля или потативной электроники, возникшие в результате эксплуатации данного устройства.
