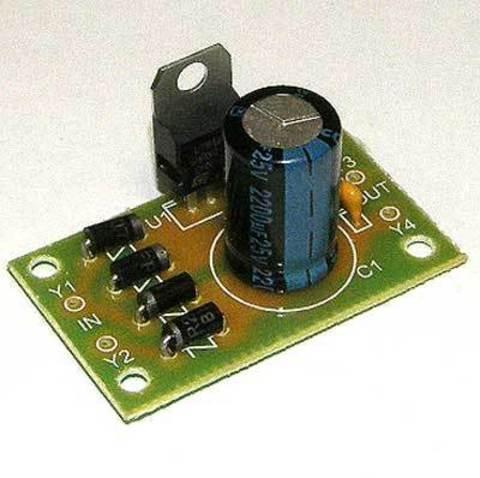

Радиоконструктор RP103. Стабилизатор напряжения 12 В, 1,5 А

  Данный набор позволяет собрать стабилизатор напряжения DC 12 В (и максимальном токе 1,5 А) с фиксированным напряжением на выходе.
  Используя различные диоды и микросхемы, списки которых приведены ниже, на основе вложенной печатной платы можно создать стабилизатор с другими параметрами.

Принципиальная схема (Для увеличения нажмите на картинку)

Рекомендуемые типы выпрямительных диодов



Рекомендуемые типы применяемых микросхем



Расположение выводов микросхемы Интегрального Стабилизатора напряжения

Схема расположения элементов

ВНИМАНИЕ!
1) Для продления срока службы устройства установите микросхему интегрального стабилизатора (ИС) на радиатор (площадью не менее 400 см²), используя теплопроводящую пасту.
2) Перед пайкой микросхемы ИС ознакомьтесь с правилами её пайки, т.к. данный тип компонентов боится статического напряжения.

 Характеристики:
  • Максимальное напряжение питания: 25 В;
  • Номинальное выходное напряжение: 12 В;
  • Максимальный выходной ток: 1,5 А;
  • Питание устройства: Внешнее;
  • Диапазон рабочих температур: -10...+55 градусов Цельсия;
  • Температура хранения: -20...+60 градусов Цельсия;
  • Относительная влажность: 5...95 %;
  • Упаковка: Блистер;
  • Размеры упаковки: 160 x 85 x 25 мм;
  • Размеры устройства: 44 x 27 x 23 мм;
  • Общая масса набора: ~10 г.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.
