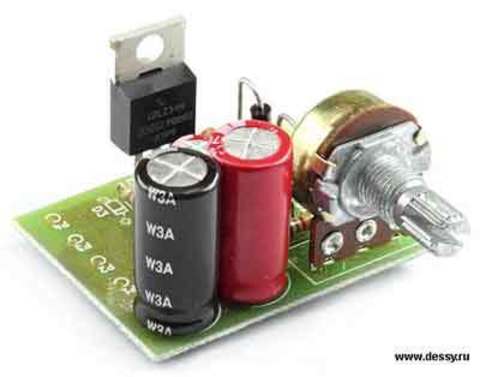

Радиоконструктор RP124.1M. Регулятор мощности с ШИМ I=10 A

Артикул: RDKT25236
Есть в наличии
310 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание
   Данный набор позволяет реализовать регулятор мощности с широтно-импульсной модуляцией, который применяется совместно с устройствами, питающимися от постоянного тока. Обладает высоким КПД, большой нагрузочной способностью и широким диапазоном питающих напряжений. Может использоваться для регулирования скорости вращения коллекторных электродвигателей постоянного тока, мощности нагревательных приборов, ламп накаливания, светодиодных лент 12-24В, с максимальным током потребления до 10 А.

  • Характеристики:
  • Напряжение питания: 12...30 В;
  • Потребляемый ток: < 10 мА;
  • Максимальный ток нагрузки:
    •• Средний: 10 А;
    •• Импульсный: 25 А;
  • Коэффициент заполнения ШИМ: 5...95 %;
  • Частота ШИМ: ~20 кГц;
  • КПД: > 95 %.

Схема принципиальная:

Радиоконструктор RP124.1M. Регулятор мощности с ШИМ I=10 A



Схема расположения элементов:

Радиоконструктор RP124.1M. Регулятор мощности с ШИМ I=10 A



Примечания:
1. Модули RP124.1M поставляются с транзистором в корпусе TO220 и обеспечивают ток до 10 А. Для лучшего рассеяния тепла следует использовать радиатор.
2. При использовании следует иметь ввиду, что устройство регулирует только средний ток в нагрузке, импульсный - остается максимальным и неизменным.
3. Переменный резистор следует устанавливать в последнюю очередь.
