Радиоконструктор RP142. Система Мягкий старт для блоков питания УНЧ 100/300 Вт

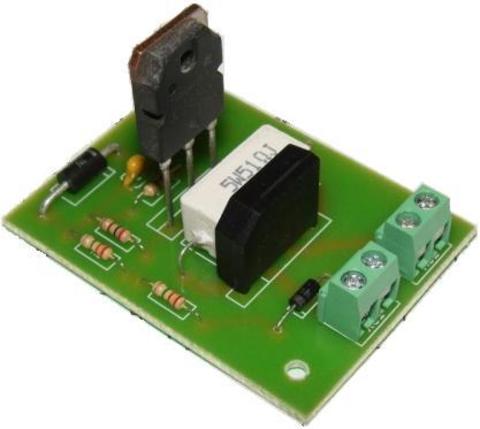

Печатная плата с компонентами и инструкцией в упаковке.
  Данный конструктор позволяет собрать устройство позволяющее исключить большие токи заряда ёмкостей блока питания при включении усилителя, что позволяет повысить надёжность электронных компонентов блока питания.
  К данному устройству можно подключать усилитель с потребляемой мощностью до 100 Вт без применения радиаторов. С применением радиаторов для силового транзистора и диодного моста допустимая нагрузка составляет до 300 Вт.

Принципиальная схема

  При включении усилителя транзистор VT1 ещё закрыт, и питание усилителя осуществляется через мост VD1 и резистор R1 ограничивая бросок тока при включении усилителя. Одновременно при включении усилителя начинает заряжаться конденсатор С1. При достижении порога открывания полевого транзистора VT1 транзистор открывается и шунтирует резистор R1. Ограничение тока прекращается.

Схема расположения элементов

 Характеристики:
  • Номинальное рабочее напряжение: АС 220 В (50 Гц);
  • Номинальная мощность подключаемого УНЧ (без радиатора): 100 Вт;
  • Максимальная мощность подключаемого УНЧ (с радиатором): 300 Вт;
  • Упаковка: OEM;
  • Размеры OEM упаковки: ~185 x 100 x 15 мм;
  • Размеры устройства: ~62 x 47 x 28 мм;
  • Общая масса набора: ~30 г.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по сборке и эксплуатации.
