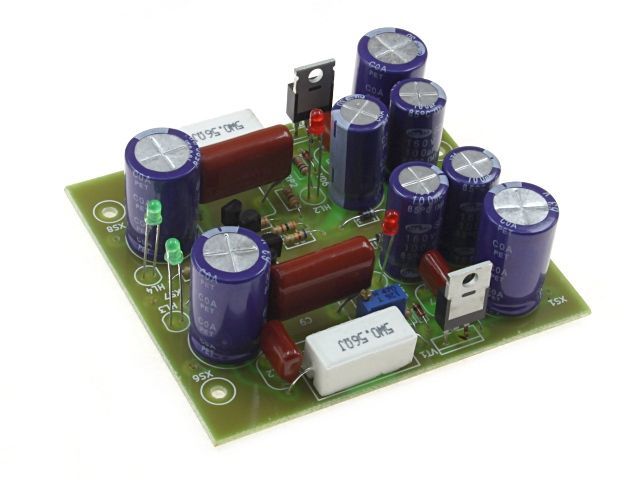

Радиоконструктор RP143. Блок защиты БП мощного УНЧ

Артикул: RDKT24599
Нет в наличии
930 руб

    Доставка заказов

   По Москве    По России
- Курьер - Почта России
- Пункты выдачи Boxberry - Пункты выдачи Boxberry
- Самовывоз - ТК «Деловые линии»
Международная доставка осуществляются компанией СДЭК. Расчёт стоимости доставки по запросу на e-mail.







  • Описание
     Данный конструктор позволяет собрать электронную защиту от перегрузки по току для двухполярного блока питания мощностью до 200 Вт.

Краткое описание
     Электронная защита предназначена для совместного использования с двухполярным блоком питания УМЗЧ и позволяет ограничить средний потребляемый ток не реагируя на кратковременные перегрузки. В устройстве применена триггерная защита.

Работа схемы
     Если ток нагрузки меньше порога срабатывания, горит зеленый светодиод HL3 (HL4). Когда ток нагрузки, протекающий через R13 (R14), превышает порог срабатывания, возникает падение напряжения, достаточное для открытия транзистора VT5 (VT6), что приводит к срабатыванию триггера на VT3-VT5 (VT4-VT6). Триггер шунтирует стабилитрон VD5 (VD6), и ключ на VT1 (VT2) размыкается. Загорается светодиод HL1 (HL2), сигнализирующий о срабатывании защиты. Конденсаторы С1, С2, С5, С6 и диоды VD1-VD4 создают вольтодобавку для затворов полевых транзисторов VT1, VT2, работающих в ключевом режиме.
     Конденсаторы С9, С10 замедляют срабатывание защиты.
     Стабилитроны VD5, VD6 служат для защиты цепи затвор-исток полевых транзисторов от высокого напряжения.

Схема соединений:

Радиоконструктор RP143. Блок защиты БП мощного УНЧ



Схема электрическая принципиальная:

Радиоконструктор RP143. Блок защиты БП мощного УНЧ



Схема расположения элементов:

Радиоконструктор RP143. Блок защиты БП мощного УНЧ



Примечания:
  • Увеличив ёмкость конденсаторов С9 и С10 можно увеличить время срабатывания защиты.
  • При уменьшении времени срабатывания защиты и емкостной нагрузке возможно ложное срабатывание защиты при включении питания. Для исключения этого следует уменьшить ёмкость конденсаторов С11 и С14 до 100 мкФ или применить устройство плавного запуска.

Характеристики:
  • Напряжение питания ±15..50 В;
  • Порог срабатывания защиты 1..2 А.

Радиоконструктор RP143. Блок защиты БП мощного УНЧ
