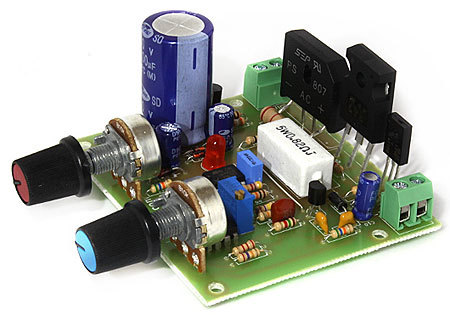

Радиоконструктор RP178. Лабораторный блок питания 12…24 В; 0.01...3 A


Набор деталей для сборки.

Данный набор позволяет собрать лабораторный блок питания с регулировкой выходного тока и напряжения и защитой от К.З.

Работа схемы
ЛБП построен на основе популярной схемы линейного блока питания, с применением доступной малошумящей элементной базы.
Схема состоит из 4-х функциональных единиц:
1. Источника опорного напряжения построенного на TL081(U2) и стабилитроне 5.6 В(D6)
2. Схемы сравнения тока построенного на TL081(U1) и потенциометр RV1
3. Cхемы установки напряжения на потенциометре RV2 и микросхеме U34. Регулирующей пары Дарлингтона на транзисторах Q3 и Q4 и транзистора Q2.
В момент включения микросхема U2, которая представляет собой разновидность триггера Шмитта на основе ОУ, самовозбуждается благодаря ПОС образованной резистором R12. Когда напряжение становится достаточным, включается стабилитрон, пропадают условия возбуждения и триггер переключается и работает в режиме линейного усиления.

Напряжение на выходе ОУ равно удвоенному напряжению стабилитрона. Это в первую очередь ограничивает нижнюю границу
питающего напряжения.
Опорным напряжением запитываются схемы, которые сравнивают опорное напряжение с напряжением на соответвующих делителях.
Регулировка тока происходит через регулировку выходного напряжения, при котором выполняется необходимое ограничение по току.
Регулирующий сигнал поступает на Q2-Q3, которые ограничивают напряжение на выходе.

Технические характеристики:
• Напряжение питания, ........................ 12...24 VAC;
• Потребляемый ток, ............................ <10 мА;
• Ток нагрузки, ...................................... 0,01...3 А*;

Примечания:
1*.Тепловой пакет транзистора Q4 при 3А в самом жестком режиме эксплуатации достигает 110 Вт. Для обеспечения теплового режима следует использовать радиаторы с обдувом (сравнимые с вентиляторами процессоров ПК).

Примечания:
1. Резисторы R20, R23 установить на длинных ножках на расстоянии от платы. Рекомендуемое растояние не менее 15 мм. Допускается замена на 1 резистор 5 Вт половинного номинала.
2. Транзисторы Q3, Q4 установить на теплоотвод площадью не менее 600 см с принудительным воздушным охлаждением.
3. Обеспечить принудительную циркуляцию воздуха при установке в закрытый корпус.
4. P3-P4 можно использовать для подключения кулеров.
