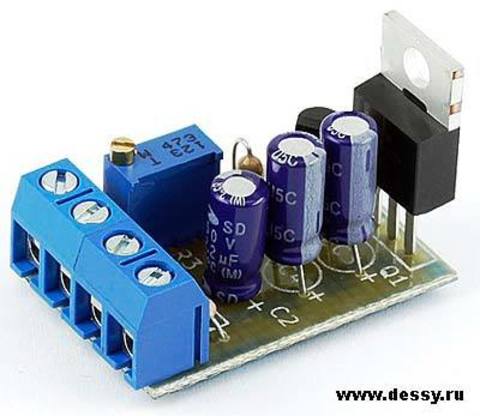

Радиоконструктор RP212. Регулируемый стабилизатор напряжения 3...27 В, 10 А
Артикул:
RDKT20123
Код товара:
396282
Нет в наличии
- Описание
Описание
Печатная плата с компонентами и инструкцией в упаковке.
В радиолюбительской практике часто необходим источник питания, обладающий простотой исполнения, малыми габаритами и высокой нагрузочной способностью. Данный набор позволит собрать регулируемый стабилизатор напряжения с широким диапазоном выходного напряжения (3…27В) и выходным током до 10 А.
Схема состоит из мощного полевого транзистора Q1, включённого как стоковый повторитель, и источника опорного напряжения, собранного на микросхеме TL431, которая имеет высокую термостабильность во всём температурном диапазоне. Выходное напряжение задаётся делителем, состоящим из R2, R3 и R4. В случае, если устройство необходимо использовать как стабилизатор с фиксированным напряжением на выходе, то R3 необходимо заменить перемычкой. Тогда, выходное напряжение вычисляется по формуле:
UOUT = UREF × (1+R2/R4) - UGS,
где: UREF - образцовое напряжение TL431 – 2,5 В;
UGS - пороговое напряжение затвор-исток (1…2 В).
Транзистор необходимо установить на радиатор с площадью поверхности сопоставимой с рассеиваемой мощностью, которую можно вычислить по формуле:
Pq = (UВХ - UВЫХ) × IНАГР,
где: Pq - рассеиваемая мощность транзистора;
UВХ, UВЫХ - входное и выходное напряжения соответственно;
IНАГР - ток нагрузки.
Характеристики:
• Напряжение питания: 6...50 В;
• Выходное напряжение: 3...27 В;
• Максимальный выходной ток: 10 А.
Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Инструкция по эксплуатации.
Примечания:
В случае когда, нагрузка имеет индуктивный характер, параллельно нагрузке дополнительно необходимо установить диод, демпфирующий обратные выбросы ЭДС. Ёмкость дополнительных конденсаторов выбирают из расчёта 1000 мкФ на 1 А тока нагрузки;
Максимальная мощность, рассеиваемая на транзисторе не должна превышать 50 Вт. Устройство не имеет защиты от короткого замыкания, и при превышении значения тока нагрузки или рассеиваемой мощности, транзистор Q1 может выйти из строя.
В радиолюбительской практике часто необходим источник питания, обладающий простотой исполнения, малыми габаритами и высокой нагрузочной способностью. Данный набор позволит собрать регулируемый стабилизатор напряжения с широким диапазоном выходного напряжения (3…27В) и выходным током до 10 А.
 |
Схема состоит из мощного полевого транзистора Q1, включённого как стоковый повторитель, и источника опорного напряжения, собранного на микросхеме TL431, которая имеет высокую термостабильность во всём температурном диапазоне. Выходное напряжение задаётся делителем, состоящим из R2, R3 и R4. В случае, если устройство необходимо использовать как стабилизатор с фиксированным напряжением на выходе, то R3 необходимо заменить перемычкой. Тогда, выходное напряжение вычисляется по формуле:
где: UREF - образцовое напряжение TL431 – 2,5 В;
UGS - пороговое напряжение затвор-исток (1…2 В).
 |
Транзистор необходимо установить на радиатор с площадью поверхности сопоставимой с рассеиваемой мощностью, которую можно вычислить по формуле:
где: Pq - рассеиваемая мощность транзистора;
UВХ, UВЫХ - входное и выходное напряжения соответственно;
IНАГР - ток нагрузки.
Характеристики:
• Напряжение питания: 6...50 В;
• Выходное напряжение: 3...27 В;
• Максимальный выходной ток: 10 А.
Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Инструкция по эксплуатации.
Примечания:
В случае когда, нагрузка имеет индуктивный характер, параллельно нагрузке дополнительно необходимо установить диод, демпфирующий обратные выбросы ЭДС. Ёмкость дополнительных конденсаторов выбирают из расчёта 1000 мкФ на 1 А тока нагрузки;
Максимальная мощность, рассеиваемая на транзисторе не должна превышать 50 Вт. Устройство не имеет защиты от короткого замыкания, и при превышении значения тока нагрузки или рассеиваемой мощности, транзистор Q1 может выйти из строя.
