Радиоконструктор RP216.1. Регулятор мощности 1 кВт 220 В
Артикул:
RDKT25500
Код товара:
397110
Нет в наличии
- Описание
Описание

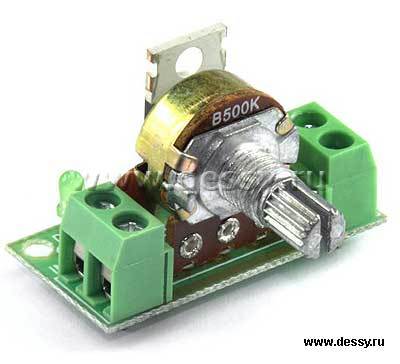

Печатная плата с компонентами и инструкцией в упаковке.
Набор предназначен для изготовления регулятора мощности. Устройство может использоваться для регулировки мощности нагревательных, осветительных приборов, асинхронных электродвигателей переменного тока, мощность которых не превышает 1 000 Вт.
Устройство состоит из симистора и времязадающей цепочки. Принцип регулировки мощности заключается, в изменении продолжительности времени включённого симистора (смотри диаграмму), чем больше время открытого симистора, тем больше мощность потребляемая нагрузкой. А так как симистор выключается в момент когда ток протекающий через симистор равен нулю, то задавать продолжительность открытия симистора будем в пределах половины периода.
В начале положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения, конденсатор С1 заряжается через делитель R1, R2. Заряд конденсатора продолжается до тех пор, пока напряжение на нём не достигнет порога «пробоя» динистора (около 32 В). Динистор замкнёт цепь D1-C1-D3 и откроет симистор U1. Симистор остаётся открытым до конца полупериода. Время зарядки конденсатора задаётся параметрами цепочки R1-R2-C1.
Резистором R2 задаём время зарядки конденсатора, соответственно момент открытия динистора и симистора. Т.е. этим резистором производится регулировка мощности. При действии отрицательной полуволны принцип работы аналогичен.
Светодиод LED индицирует рабочий режим регулятора мощности.
Характеристики:
• Рабочее напряжение: 160...300 В;
• Диапазон регулировки мощности: 10…90 %;
• Максимальный ток нагрузки: До 5 А.
Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Инструкция по эксплуатации.
Примечания:
• Правильно собранная схема наладки не требует.
• При использовании нагрузки мощностью более 300 Вт, симистор необходимо установить на радиатор (в комплект набора не входит).
• На переменный резистор необходимо установить ручку из изолированного материала (входит в комплект набора).
• ВНИМАНИЕ! Устройство гальванически не развязано от сети! Запрещается прикасаться к элементам включённой схемы!
