Радиоконструктор RP222. Полупроводниковый ключ переменного тока

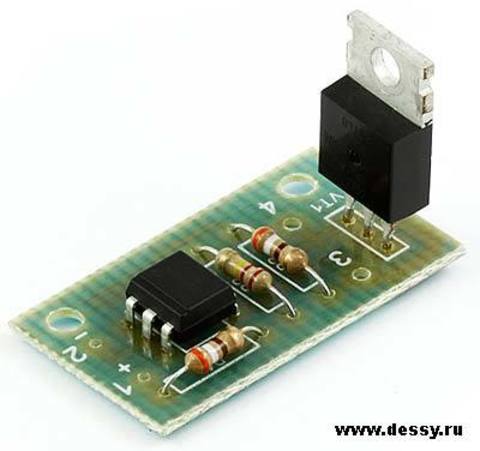

Печатная плата с компонентами и инструкцией в упаковке.
  Данный конструктор позволит радиолюбителю собрать устройство коммутации переменного тока, управляемое низковольтной цепью. На входе устройства установлен оптосимистор с детектором пересечения нуля, обеспечивающий гальваническую развязку цепей и не создающий помех при коммутации. В качестве силового элемента применён симистор.

Принципиальная схема

Схема расположения элементов

 Характеристики:
  • Рабочее напряжение: АС 220 В;
  • Коммутируемый ток: До 10 А;
  • Управляющее напряжение: 5 В.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.
