Радиоконструктор RP238. Зарядное устройство для литиевых аккумуляторов

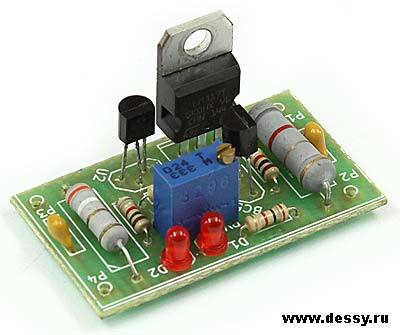

Печатная плата с компонентами и инструкцией в упаковке.
  Простейшее устройство, позволяющее производить корректную процедуру зарядки литий-ионных аккумуляторов. Микросхема LM317 выступает в качестве источника тока, а TL431 источника опорного напряжения. Светодиод D2 служит индикатором включения устройства в сеть питания, а D1 для индикации процесса заряда.

Принципиальная схема

  В начале процесса зарядки производится зарядка аккумулятора постоянным током. В случае необходимости его можно изменить, изменяя сопротивление резистора R5.
  После достижения аккумулятором напряжения 4,15...4,2 В зарядка начинает производиться постоянным напряжением. Когда ток зарядки упадёт до низкого уровня, светодиод D1 будет погашен, что просигнализирует об окончании цикла заряда.
  Перед эксплуатацией следует произвести настройку: без нагрузки установить на выходе устройства напряжение 4,1...4,2 В с помощью резистора RV1. Для Li-ion аккумуляторов номинальным является 4,2 В, однако, установив 4,15 В можно увеличить его ресурс в несколько раз. При этом аккумулятор будет заряжен до 90 %.

Схема расположения элементов

 Характеристики:
  • Входное напряжение: 9…20 В;
  • Номинальный ток заряда: ~ 0,5 А;
  • Напряжение заряда: 4,1…4,2 В.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечание:
   Микросхему LM317 необходимо установить на радиатор.
