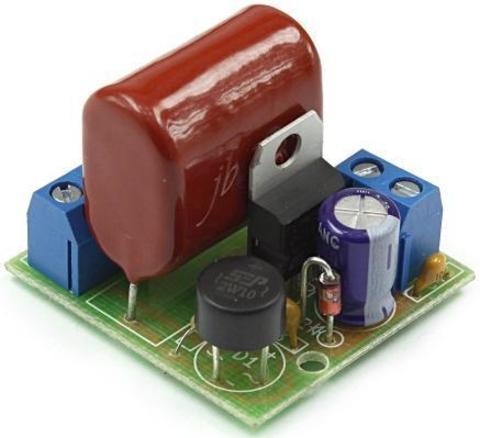

Печатная плата с компонентами и инструкцией в упаковке.
Данный конструктор позволяет собрать недорогой бестрансформаторный стабилизатор напряжения с небольшим выходным током, достаточным для питания маломощных устройств.
Принципиальная схема |
 |
Конденсатор
С1 является балластным сопротивлением, на котором гасится избыточное напряжение сети. Резистор
R1 уменьшает начальный бросок тока при включении устройства, резистор
R2 разряжает конденсатор
С1 при выключении. Стабилитрон
VD2 с напряжением стабилизации
22...27 В предохраняет микросхему от броска напряжения в момент включения источника питания. Конденсатор
С3 уменьшает помехи по высокой частоте,
С4 - сглаживает пульсации на выходе микросхемы стабилизатора
U1.
Схема расположения элементов |
 |
Характеристики: Входное напряжение: 220 В (АС);
Выходное напряжение: 5…12 В;
Максимальный ток нагрузки: 40 мА.
Комплект поставки: Плата печатная;
Набор радиодеталей;
Инструкция по эксплуатации.
Примечание: Микросхема
U1 может быть заменена на любую из семейства
LM78XX с выходным напряжением
5...12 В.
Внимание! Из-за отсутствия гальванической развязки при эксплуатации устройства нельзя прикасаться к неизолированным частям и элементам не только бестрансформаторного источника, но и подключаемого к нему устройства.
