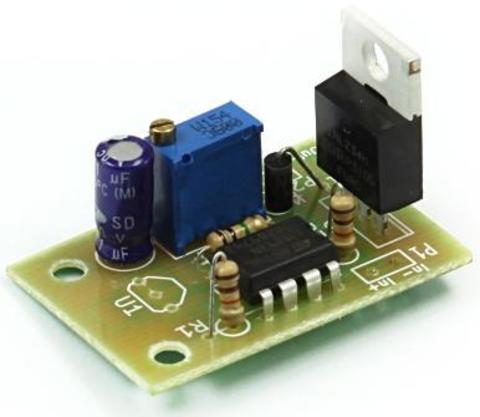

Печатная плата с компонентами и инструкцией в упаковке.
Данный конструктор позволяет собрать простую схему ограничителя разряда батареи с током нагрузки до 10 A.
Основу схемы составляет интегральный компаратор U2A. На инверсный вход компаратора подаётся опорное напряжение с регулируемого стабилитрона U1 величиной 1,24 В. На прямой вход - напряжение с резисторного делителя, образованного переменным резистором RV1, определяющего порог срабатывания схемы. Резистор R2 включён для создания петли гистерезиса, необходимой для исключения кратковременного включения/выключения нагрузки вблизи точки срабатывания схемы. С выхода компаратора управляющее напряжение через диод D1 поступает на затвор полевого транзистора Q1, коммутирующего нагрузку.
Характеристики:
• Рабочее напряжение: 3...14 В;
• Диапазон напряжений ограничения: 3...12 В;
• Ток потребления схемы: До 10 мА.
• Максимальный ток нагрузки: 10 А.
Комплект поставки:
• Плата печатная;
• Набор радиодеталей;
• Инструкция по эксплуатации.
Примечание:
• При токе нагрузки более 1 А транзистор необходимо установить на радиатор через диэлектрическую прокладку.
